مرشحات الغاز

  مرشحات الغاز تعريف المنتج

تم تصميم هيكل مرشح الغاز هذا لاستيعاب خراطيش مرشحات ملبدة أنبوبية بأقطار خارجية φ22 و φ40 و φ60. تُصنع الخراطيش من الفولاذ المقاوم للصدأ والتيتانيوم المعدني، وتُستخدم لإزالة الشوائب من البخار والغاز ذي درجة الحرارة العالية.
تم تصميم المرشح وفقًا لمعيار GB150-2011 للأوعية الضغطية، ومزود بشفاه من نوع PN16 وفقًا لمعيار HG20592-2009، كما تم صقل أسطحه الداخلية والخارجية ميكانيكيًا. يُستخدم بشكل أساسي لإزالة الشوائب من بخار التعقيم.
يُستخدم هذا المرشح لفصل الجسيمات عن الغاز. وبتزويده بخراطيش مختلفة، يمكن تطبيقه على ترشيح الغاز عالي النقاء، والغاز ذي درجة الحرارة العالية، والغاز المعقّم، والوسائط الأخرى.

مرشحات الغاز ميزات المنتج

1.تلميع صحي عالي الجودة: خشونة سطح الجدار الداخلي تصل إلى 0.3 ميكرومتر، والجدار الخارجي 0.4 ميكرومتر، وهو ما يلبي كامل المتطلبات الصحية.
2.خرطوش الترشيح مزود بوصلة مقبس خنزيري مزدوج الختم من النوع 226، مما يوفر أداء ختم ممتاز.
3.يمكن تجهيز أسطوانة المرشح بهيكل توصيل سريع لتسهيل عملية استبدال الخراطيش.
4.متوافق مع أنواع متعددة من الخراطيش لترشيح الغاز في حالات متنوعة، منها الغاز عالي النقاء، الغاز عالي الحرارة، الغاز المعقم، عمليات التخمير والاستخدامات الصناعية العامة.

مرشحات الغاز معاملات المنتج

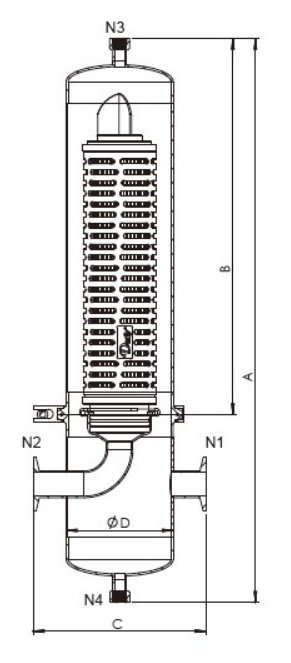

النموذج	عدد الخراطيش	طول الخرطوش	قطر الأسطوانة D	الارتفاع الكلي H	مدخل / مخرج N1/N2
JQK-10 بوصة	1	10 بوصة	102 ملم	535 ملم	DN20
JQK-20 بوصة	1	20 بوصة	102 ملم	785 ملم	DN25

مرشحات الغاز المواصفات العامة


البند	المواصفة
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304 و 316 ل
مادة الحشوات	سيليكون (قياسي)، مطاط النتريل البوتاديني NBR، مطاط الفلوروإلاستومر FKM
وصلة الأسطوانة	فلنج / مشبك ثلاثي Tri-clamp
واجهة الخرطوش	مقبس 222 / 226، خيوط
نوع التلميع	تلميع ميكانيكي، تلميع كهربائي
دقة التلميع	الجدار الداخلي: 0.3 ميكرومتر؛ الجدار الخارجي: 0.4 ميكرومتر
ضغط التصميم	0.6 ميجا باسكال
معيار الفحص	تخضع كل وحدة لاختبار الضغط الهيدروستاتيكي بضغط يساوي 1.25 ضعف ضغط التصميم.
