غلاف مرشح خرطوش فولاذ صحي غير قابل للصدأ

  غلاف مرشح خرطوش فولاذ صحي غير قابل للصدأ مقدمة المنتج

إن أسطوانة غلاف مرشح الخراطيش بدرجة صحية مصنوعة بالكامل من الفولاذ المقاوم للصدأ عالي الجودة من النوع 304 أو 316 ل. يتم تصنيع كل مرشح باختيار مواد دقيق وصناعة متقنة. يعتمد تصميمًا انسيابيًا خاليًا من اللحامات الكاملة، مع سطح سلس ومقاومة تآكل ممتازة، وتصل دقة التلميع القصوى إلى 0.3 ميكرومتر، مما يلبي متطلبات الجودة لمنع التلوث البكتيري. الغلاف المرشح ذو الهيكل الفريد خالي من الزوايا الميتة على السطح الداخلي والخارجي، ويمكن فكه بالكامل لسهولة التنظيف والتشغيل.
هذا المرشح مناسب لتطبيقات الترشيح الصحي ذات التدفق العالي. يمكن للمستخدم تزويده بخراطيش بأعداد ومواصفات مختلفة حسب متطلبات التدفق الفعلية. يستخدم خراطيش مرشحة مطوية كعناصر ترشيح، ويمكن تطبيقه على ترشيح السوائل والغازات على حد سواء.

غلاف مرشح خرطوش فولاذ صحي غير قابل للصدأ ميزات المنتج

1.يعتمد تصميمًا صحيًا، مع تلميع صحي للسطح الداخلي والخارجي يصل إلى 0.3 ميكرومتر، ويتوفر التلميع الكهربائي كخيار إضافي.
2.فتحات المدخل والمخرج الأفقية تسهل تركيب الأسطوانة، والوصلات بالبراغي تتيح الفك بسهولة.
3.صمامات التهوية والتصريف السريعة قابلة للفك بالكامل وخالية من الزوايا الميتة، ويمكن توصيل الوصلات السريعة مباشرة بأجهزة الفحص.
4.المرشح مزود بلوحة تثبيت الخراطيش كمعيار، وتتوفر لوحة خراطيش قابلة للفك كخيار لتحقيق تنظيف شامل.
5.تتوفر أنواع متعددة من أرجل الدعم، بما في ذلك الأرجل القابلة لتعديل الارتفاع ومسامير التثبيت، لتناسب مختلف احتياجات التركيب في الموقع.

غلاف مرشح خرطوش فولاذ صحي غير قابل للصدأ مجالات الاستخدام

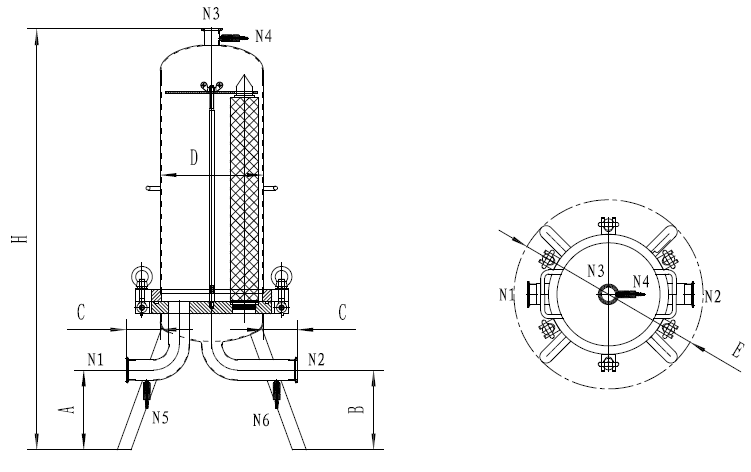

النموذج	عدد الخراطيش	طول الخرطوش	قطر الأسطوانة D	ارتفاع المدخل A	ارتفاع المخرج B	طول أنبوب المدخل والمخرج C	الارتفاع الكلي H	مدخل/مخرج N1/N2	تصريف/تهوية N5/N6	فتحة مقياس الضغط N3/N4	معدل التدفق المرجعي (م³/ساعة)
JQX3-10 بوصة	3	10 بوصة	219 ملم	200 ملم	200 ملم	90 ملم	750 ملم	مشبك ثلاثي 1.25 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	1.5
JQX3-20 بوصة	3	20 بوصة	219 ملم	200 ملم	200 ملم	90 ملم	1000 ملم	مشبك ثلاثي 1.25 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	3
JQX3-30 بوصة	3	30 بوصة	219 ملم	200 ملم	200 ملم	90 ملم	1250 ملم	مشبك ثلاثي 1.25 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	4.5
JQX3-40 بوصة	3	40 بوصة	219 ملم	200 ملم	200 ملم	90 ملم	1500 ملم	مشبك ثلاثي 1.25 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	6
JQX5-10 بوصة	5	10 بوصة	250 ملم	200 ملم	200 ملم	100 ملم	780 ملم	مشبك ثلاثي 1.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	2.5
JQX5-20 بوصة	5	20 بوصة	250 ملم	200 ملم	200 ملم	100 ملم	1030 ملم	مشبك ثلاثي 1.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	5
JQX5-30 بوصة	5	30 بوصة	250 ملم	200 ملم	200 ملم	100 ملم	1280 ملم	مشبك ثلاثي 1.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	7.5
JQX5-40 بوصة	5	40 بوصة	250 ملم	200 ملم	200 ملم	100 ملم	1530 ملم	مشبك ثلاثي 1.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	10
JQX7-10 بوصة	7	10 بوصة	273 ملم	200 ملم	200 ملم	100 ملم	790 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	3.5
JQX7-20 بوصة	7	20 بوصة	273 ملم	200 ملم	200 ملم	100 ملم	1040 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	7
JQX7-30 بوصة	7	30 بوصة	273 ملم	200 ملم	200 ملم	100 ملم	1290 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	11.5
JQX7-40 بوصة	7	40 بوصة	273 ملم	200 ملم	200 ملم	100 ملم	1540 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	14
JQX9-10 بوصة	9	10 بوصة	325 ملم	200 ملم	200 ملم	100 ملم	810 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	4.5
JQX9-20 بوصة	9	20 بوصة	325 ملم	200 ملم	200 ملم	100 ملم	1060 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	9
JQX9-30 بوصة	9	30 بوصة	325 ملم	200 ملم	200 ملم	100 ملم	1310 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	15.5
JQX9-40 بوصة	9	40 بوصة	325 ملم	200 ملم	200 ملم	100 ملم	1560 ملم	مشبك ثلاثي 2 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	18
JQX12-10 بوصة	12	10 بوصة	350 ملم	200 ملم	200 ملم	100 ملم	820 ملم	مشبك ثلاثي 2.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	6
JQX12-20 بوصة	12	20 بوصة	350 ملم	200 ملم	200 ملم	100 ملم	1070 ملم	مشبك ثلاثي 2.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	12
JQX12-30 بوصة	12	30 بوصة	350 ملم	200 ملم	200 ملم	100 ملم	1320 ملم	مشبك ثلاثي 2.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	18
JQX12-40 بوصة	12	40 بوصة	350 ملم	200 ملم	200 ملم	100 ملم	1570 ملم	مشبك ثلاثي 2.5 بوصة	6 ملم	مشبك ثلاثي 1.5 بوصة / 6 ملم	24

غلاف مرشح خرطوش فولاذ صحي غير قابل للصدأ المواصفات العامة


البند	المواصفة
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304، 316 ل، فولاذ كربوني
مادة المشابك	فولاذ مقاوم للصدأ 304
مادة أرجل الدعم	فولاذ مقاوم للصدأ 304
مادة الحشوات السيليكونية	سيليكون (قياسي)، مطاط النتريل البوتاديني، مطاط الفلوروإلاستومر
وصلة الأسطوانة	مسامير رافعة العين
واجهة الخرطوش	مقبس 222 / 226، خيوط
نوع التلميع	تلميع ميكانيكي، تلميع كهربائي
دقة التلميع	الجدار الداخلي: 0.3 ميكرومتر؛ الجدار الخارجي: 0.4 ميكرومتر
ضغط التصميم	0.6 - 1.6 ميجا باسكال
معيار الفحص	يتم فحص كل مرشح بضغط هيدروستاتيكي يساوي 1.25 ضعف ضغط التصميم.
