مرشحات خطوط الأنابيب اليدوية
نبذة عن المنتج：تُعد مرشحات خطوط الأنابيب اليدوية من معدات الترشيح واسعة الاستخدام. تتميز بسعة احتجاز عالية للأوساخ
وصف المنتج
مقدمة مرشحات خطوط الأنابيب اليدوية
تُعد مرشحات خطوط الأنابيب اليدوية من معدات الترشيح واسعة الاستخدام. تتميز بسعة احتجاز عالية للأوساخ وانخفاض فقدان الضغط، مما يمكنها من إزالة الشوائب الكبيرة والمواد الصلبة العالقة من السوائل بكفاءة، وضمان التشغيل الطبيعي لمضخات المياه.
تتكون مرشحات خطوط الأنابيب اليدوية بشكل أساسي من سلة ترشيح وهيكل المرشح.
تعتمد على سلة ترشيح معدنية كعنصر ترشيح، حيث يتراوح دقة الترشيح الشائعة من 50 ميكرومتر إلى 8000 ميكرومتر. يمكن تنظيف سلة الترشيح وإعادة استخدامها عدة مرات، مما يؤدي إلى انخفاض تكاليف التشغيل. يتوفر نوعان من سلال الترشيح: نوع الشاشة المركبة ونوع الصفائح المثقبة. وكلاهما قوي ومتين وموثوق للغاية.
مبدأ العمل مرشحات خطوط الأنابيب اليدوية
أثناء التشغيل، يتدفق الوسط إلى الجانب الداخلي لشاشة الترشيح عبر مدخل السائل. وبعد ترشيحه بواسطة الشاشة، يمر الوسط إلى الجانب الخارجي ثم يتدفق إلى نظام الأنابيب عبر مخرج السائل.
بعد فترة من التشغيل، ستنسد شاشة الترشيح بالملوثات، مما يؤدي إلى زيادة في فرق الضغط. عندها، يتم فتح الغطاء العلوي للمرشح، وإخراج سلة الترشيح لتنظيفها جيداً، ثم إعادة تركيبها للاستخدام المستمر.
قطاعات التطبيق مرشحات خطوط الأنابيب اليدوية
الصناعات القابلة للتطبيق: صناعة الورق، صناعة السيارات، الصناعة البتروكيماوية، الصناعة الكيميائية الدقيقة، أنظمة معالجة المياه، الدهانات، التشغيل الميكانيكي، وغيرها من المجالات.
الوظائف الرئيسية: إزالة الجسيمات الكبيرة، تنقية السوائل، وحماية المعدات الرئيسية.
نوع الترشيح: ترشيح الجسيمات الكبيرة. وسائط الترشيح قابلة لإعادة الاستخدام وتتطلب تنظيفاً يدوياً منتظماً.
المعايير الفنية مرشحات خطوط الأنابيب اليدوية

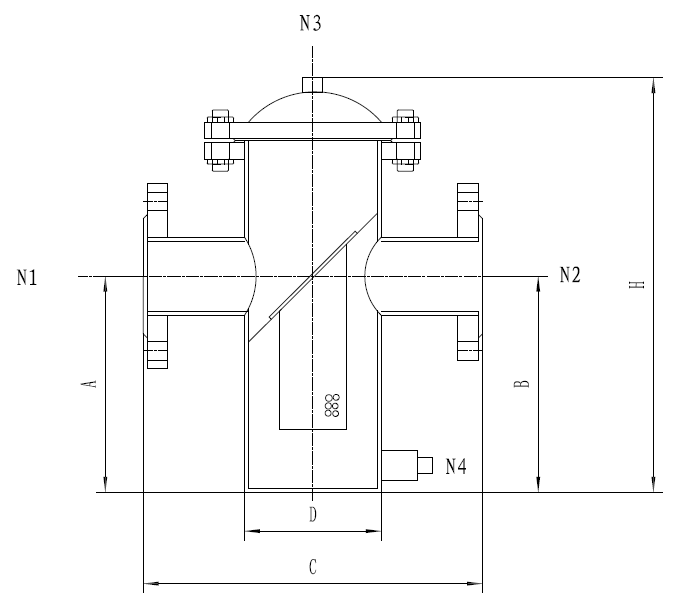

| النموذج | قطر الأسطوانة D | ارتفاع المدخل A | ارتفاع المخرج B | طول أنبوب المدخل/المخرج C | الطول الكلي H (مم) | مدخل ومخرج N1/N2 | فتحة مقياس الضغط N3 | فتحة التصريف N5 | معدل التدفق المرجعي (م³/ساعة) | مساحة الترشيح (م²) |
| JQT-25 | Ø76 | 150 | 150 | 200 | 410 | DN25 | G1/4" | G1/2" | 6 | 0.016 |
| JQT-32 | Ø89 | 150 | 150 | 220 | 500 | DN32 | G1/4" | G1/2" | 8 | 0.022 |
| JQT-40 | Ø108 | 160 | 160 | 260 | 560 | DN40 | G1/4" | G1/2" | 10 | 0.032 |
| JQT-50 | Ø108 | 160 | 160 | 260 | 560 | DN50 | G1/4" | G1/2" | 20 | 0.032 |
| JQT-65 | Ø133 | 210 | 210 | 330 | 635 | DN65 | G1/4" | G1/2" | 30 | 0.046 |
| JQT-80 | Ø159 | 230 | 230 | 340 | 720 | DN80 | G1/4" | G1/2" | 50 | 0.059 |
| JQT-100 | Ø219 | 300 | 300 | 400 | 880 | DN100 | G1/4" | G1/2" | 80 | 0.108 |
| JQT-150 | Ø273 | 350 | 350 | 500 | 1275 | DN150 | G1/4" | G1" | 150 | 0.291 |
| JQT-200 | Ø325 | 460 | 460 | 560 | 1400 | DN200 | G1/4" | G1" | 200 | 0.408 |
| JQT-250 | Ø377 | 570 | 570 | 660 | 1545 | DN250 | G1/4" | G1" | 300 | 0.502 |
| JQT-300 | Ø480 | 600 | 600 | 750 | 1740 | DN300 | G1/4" | G1" | 500 | 0.61 |
| JQT-400 | Ø508 | 820 | 820 | 850 | 1800 | DN400 | G1/4" | G1" | 600 | 0.75 |
جميع الأبعاد تقريبية وللرجوع فقط. المعايير الفنية عرضة للتطوير المستمر دون إشعار مسبق. يرجى الرجوع إلى البيانات الفعلية عند تقديم الطلب. يمكن تقديم الأبعاد الدقيقة وفقاً لمتطلبات التركيب في الموقع.
| البند | المعيار |
| دقة الترشيح | 25-1700 ميكرومتر (تحدد حسب شبكة الترشيح) |
| ضغط التصميم | 0.6-1.6 ميجا باسكال |
| أقصى درجة حرارة تشغيل | 0-100 درجة مئوية (تخضع لعناصر الختم ومواد الترشيح) |
| أقصى فرق ضغط | 2.4 بار |
| مادة الغلاف | فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني |
| مادة الختم | قياسي: مطاط نيتريل بوتادين (NBR)؛ اختياري: مطاط سيليكون، مطاط فلوروكربوني (FKM) |
| معالجة السطح | التفجير بالرمل، التلميع |
