مرشح أنبوبي ذو غسل عكسي صفائفي

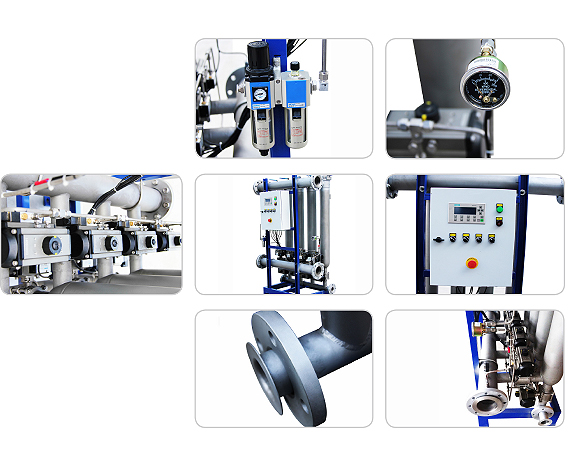

  مرشح أنبوبي ذو غسل عكسي صفائفي - مقدمة المنتج

تم تصميم مرشح الأنابيب ذات الغسل العكسي الصفائفي بناءً على فكرة الوحدات المعيارية، حيث يتم تجميع عدة وحدات ترشيح قياسية لتكوين نظام ترشيح آلي كامل. يتميز هذا النظام بمعامل أمان عالي، ويمكن زيادة عدد الوحدات العاملة عبر الإنترنت بمرونة حسب متطلبات معدل التدفق. يعمل مرشح الأنابيب ذات الغسل العكسي الصفائفي بشكل آلي كامل دون الحاجة لتنظيف يدوي، ويمتلك قدرة توسيع قوية، ويمكن توصيله بسائل غسل عكسي عالي الضغط، ويعمل بفارق ضغط منخفض، ويستخدم عنصر ترشيح نوع V-SLOT، مما يضمن غسل عكسي شاملاً مع استهلاك قليل للسائل أثناء الغسل العكسي. في حال احتاجت عناصر الترشيح إلى تنظيف يدوي عند ترشيح شوائب صعبة، يسهل فتح الجهاز لإجراء الصيانة. يقوم مرشح الأنابيب ذات الغسل العكسي الصفائفي بتنقية السوائل وحماية المعدات الحيوية في المراحل اللاحقة، كما يمكن استرداد حبيبات المواد الصلبة الثمينة عبر السائل الخارج من عملية الغسل العكسي. يُستخدم المرشح مع السوائل منخفضة اللزوجة، مثل المياه الخام، المياه الملوثة، البنزين، زيت الكوك الثقيل، الديزل، زيت الخبث وغيرها.


ينقسم مرشح الأنابيب ذات الغسل العكسي الصفائفي إلى خمسة سلالات فرعية:

سلسلة MFR: نوع الغسل العكسي الآلي بالسائل المرشح، حيث يتم غسل سطح كعكة الشوائب على عنصر الترشيح عكسياً باستخدام السائل الناتج من وحدات الترشيح الأخرى.
سلسلة MFV: نوع الغسل العكسي الآلي بسائل خارجي، حيث يتم غسل كعكة الشوائب على سطح عنصر الترشيح باستخدام سائل أو غاز نقي خارجي موصل.
سلسلة MFT: نوع الغسل العكسي اليدوي بالسائل المرشح.
سلسلة MFG: نوع الغسل العكسي اليدوي بسائل خارجي.
سلسلة MFC: نوع التوازي اليدوي.

مبدأ عمل مرشح الأنابيب ذات التنظيف الذاتي

يدخل السائل من أنبوب المدخل الرئيسي إلى مداخل كل وحدة ترشيح، ثم يمر السائل من الخارج إلى الداخل عبر السطح الخارجي لعنصر الترشيح، ويتجه إلى مخرج كل وحدة ترشيح ليتجمع في أنبوب المخرج الرئيسي ويخرج من الجهاز. يتم حبس حبيبات الشوائب على السطح الخارجي لعنصر الترشيح وتتراكم لتكوين كعكة شوائب. عندما يرتفع فارق الضغط أثناء الترشيح ليصل إلى القيمة المحددة مسبقاً (عادةً 70–130 كيلو باسكال)، أو عند انتهاء دورة الوقت المحددة للتنظيف، يقوم نظام التحكم ببدء عملية الغسل العكسي، ويتم غسل كل وحدة ترشيح واحدة تلو الأخرى. أثناء عملية الغسل العكسي، تستمر بقية الوحدات في الترشيح بشكل طبيعي. تنقسم طرق الغسل العكسي حسب مصدر سائل الغسل: سلسلة MFR تعتمد على الغسل العكسي بالسائل المرشح النظيف، وسلسلة MFV تعتمد على الغسل العكسي بسائل نظيف خارجي.

الميزات والمزايا التقنية لمرشح الأنابيب ذات التنظيف الذاتي بنية بسيطة وموثوقة، تحتوي فقط على قطعتين متحركتين (قرص التنظيف وصمام الصرف).
تنظيف بدون تلامس، فلا يتم دفع الحبيبات خارج عنصر الترشيح، مما يحقق فعالية ممتازة في إزالة الشوائب.
يحافظ على فارق ضغط منخفض ومستقر أثناء التنظيف والصرف، أقل من 0.011 ميجا باسكال.
متطلبات ضغط تشغيل منخفضة للغاية، الحد الأدنى 30 كيلو باسكال.
نطاق معدل تدفق واسع، معدل تدفق الوحدة الواحدة يتراوح بين 30 و 3000 متر مكعب في الساعة.
يستمر تدفق السائل دون انقطاع أثناء التنظيف الذاتي.
دقة الترشيح تتراوح بين 0.2 ملم و 2 ملم.
طرق تركيب مرنة، يمكن التركيب أفقيًا أو رأسيًا.

المعايير الرئيسية لمرشح التنظيف الذاتي المعياري


البند المعياري	مرشح سلسلة MFR	مرشح سلسلة MFV
سائل الغسل العكسي	السائل المرشح النظيف	سائل أو غاز نظيف خارجي
اللزوجة المناسبة	أقل من 50 سنتيبويز	أقل من 100 سنتيبويز
محتوى الشوائب	أقل من 300 جزء في المليون
الحد الأدنى لضغط المدخل	أكبر من 0.3 ميجا باسكال	لا متطلبات خاصة، يمكن العمل تحت 0.3 ميجا باسكال
موقع التركيب	بعد المضخة	قبل أو بعد المضخة
دقة الترشيح	50–500 ميكرومتر	20–500 ميكرومتر
فئات ضغط التصميم القياسية	1.6 ميجا باسكال، 2.5 ميجا باسكال، 4.0 ميجا باسكال
أقصى درجة حرارة تصميم	0–250 درجة مئوية (يعتمد على مادة الختم)
عدد وحدات الترشيح	3–24 وحدة
مقاس صمامات مدخل ومخرج وحدة الترشيح	DN50 (2 بوصة): أقصى تدفق 25 متر مكعب/ساعة؛ DN65 (2.5 بوصة): أقصى تدفق 42 متر مكعب/ساعة
معيار توصيل المدخل والمخرج	وصلات فلانج طبقاً لـ HG20592-2009 (متوافق مع DIN) و HG20615-2009 (متوافق مع ANSI B16.5)
نوع عنصر الترشيح	عنصر معدني شقوق V-SLOT (200–2000 ميكرومتر)؛ عنصر معدني مسام POR (1000–2000 ميكرومتر)
مادة عنصر الترشيح	فولاذ 316L / فولاذ مزدوج فائق التآكل
مادة قضيب المكبس	316L
مادة جسم الجهاز الملامس للسائل	304 / 316L / فولاذ كربوني / بلاستيك مقوى بالزجاج GRP
طبقة مقاومة للتآكل	نايلون 11، مطاط
مادة ختم جسم الجهاز	مطاط بوتادين نيتريل BR (قياسي) / مطاط فلور VITON (FKM)
صمام الصرف	صمام فراش هوائي، درجة حماية IP65
متطلبات الإمداد العام	هواء مضغوط نظيف وجاف بضغط 0.6 ميجا باسكال؛ جهد كهربائي 110 فولت / 220 فولت (قياسي) / 380 فولت / 440 فولت تيار متردد، 24 فولت تيار مستمر

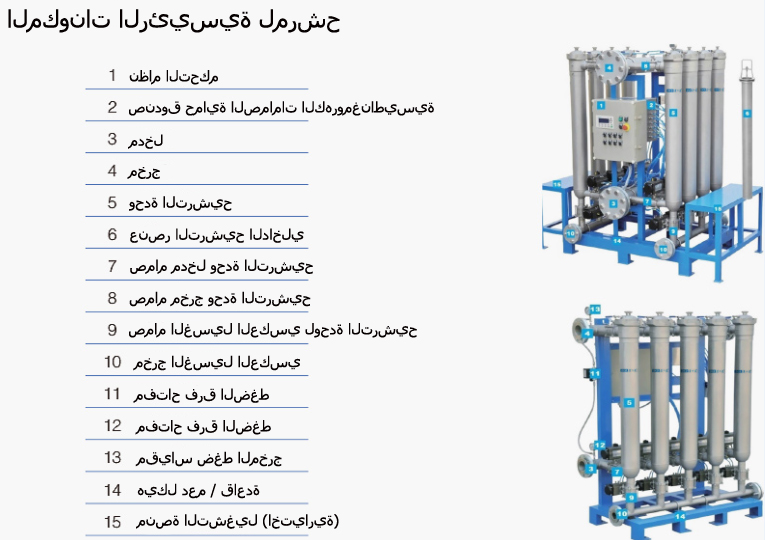

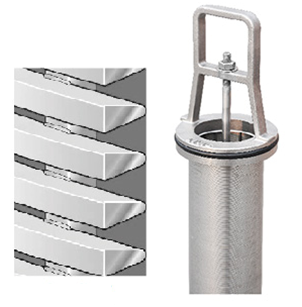

عنصر الترشيح الدقيق عالي الأداء نوع V-SLOT
يُزود مرشح MF بعنصر ترشيح معدني دقيق شقوق V-SLOT، ويتوفر بنوعين:
النوع C: مساحة ترشيح 2670 سنتيمتر مربع
النوع K: مساحة ترشيح 3140 سنتيمتر مربع تزيد مساحة الترشيح للنوع K بنسبة 17% عن النوع C، ويناسب عمليات الترشيح بدقة أقل من 100 ميكرومتر، مما يسمح بتصميم جهاز أكثر انضغاطًا. أما النوع C فيناسب الترشيح بدقة أكبر من 125 ميكرومتر.

المزايا البارزة لعنصر V-SLOT:

شقوق على شكل حرف V، لا تحبس الشوائب بسهولة، وتحافظ على تدفق مستقر على المدى الطويل.
ممتاز في ترشيح ألياف دقيقة، رواسب زيتية، وتكتلات ناعمة.
بنية ذات قوة عالية، فلا تتشوه الشقوق عند ارتفاع فارق الضغط.
يتحمل ضغوطًا عالية في الاتجاهين الأمامي والعكسي.
نطاق دقة ترشيح يتراوح بين 20 و 500 ميكرومتر.
عرض الشقوق على السطح دقيق، مما يضمن ترشيحًا دقيقًا.
المادة الأساسية فولاذ 304 / 316L، تتمتع بمقاومة تآكل ممتازة.
سطح خارجي ناعم، يسهل التنظيف اليدوي للغاية.

الصناعات والسوائل النموذجية المناسبة

الصناعات المناسبة
الصناعات البتروكيميائية، معالجة المياه، صناعة الورق وغيرها.
أنواع السوائل المناسبة
البتروكيميائيات: ديزل، بنزين، نافتا، زيت معلق وحدة التكسير التحفيزي السائل، زيت الغاز الجوي عند الضغط الجوي AGO، زيت شمع الكوك CGO، زيت الغاز الفراغي VGO.
معالجة المياه: المياه الخام، مياه العمليات، المياه النظيفة، المياه فائقة النقاء، مياه التبريد الدائرية، مياه الرش، مياه إبر المياه وغيرها.
