مرشح التنظيف العكسي الآلي كامل الأوتوماتيك
نبذة عن المنتج：سلسلة مرشحات التنظيف العكسي الآلي كامل الأوتوماتيك من جيانغ قي مناسبة لترشيح الشوائب الحبيبية في السوائل مرشح جيانغ قي الآلي كامل الأوتوماتيك هو منتج متكامل
مرشح التنظيف العكسي الآلي كامل الأوتوماتيك - مقدمة المنتج
سلسلة مرشحات التنظيف العكسي الآلي كامل الأوتوماتيك من جيانغ قي مناسبة لترشيح الشوائب الحبيبية في السوائل ذات التدفق العالي والسرعة العالية واللزوجة المنخفضة. مرشح جيانغ قي الآلي كامل الأوتوماتيك هو منتج متكامل ميكانيكياً وكهربائياً، ويتميز بالتصميم المنطقي، كفاءة الترشيح العالية، وتكلفة التشغيل المنخفضة، بالإضافة إلى إمكانية استمرار عملية الترشيح أثناء التنظيف العكسي. ويستخدم على نطاق واسع في قطاعات المعادن، الكيمياء، الطاقة، مياه إعادة حقول النفط، مياه حمولة السفن، ومعالجة المياه البيئية وغيرها من المجالات.
مجالات استخدام مرشح التنظيف العكسي الآلي كامل الأوتوماتيك
تحلية مياه البحر، مياه التبريد الدورية، مياه إعادة حقول النفط، مياه حمولة السفن، إعادة استخدام مياه الغلايات، الترشيح المسبق للتناضح الفائق والتناضح العكسي، المعالجة المسبقة للتبادل الأيوني، ترشيح فوهات آلات صناعة الورق وغيرها.

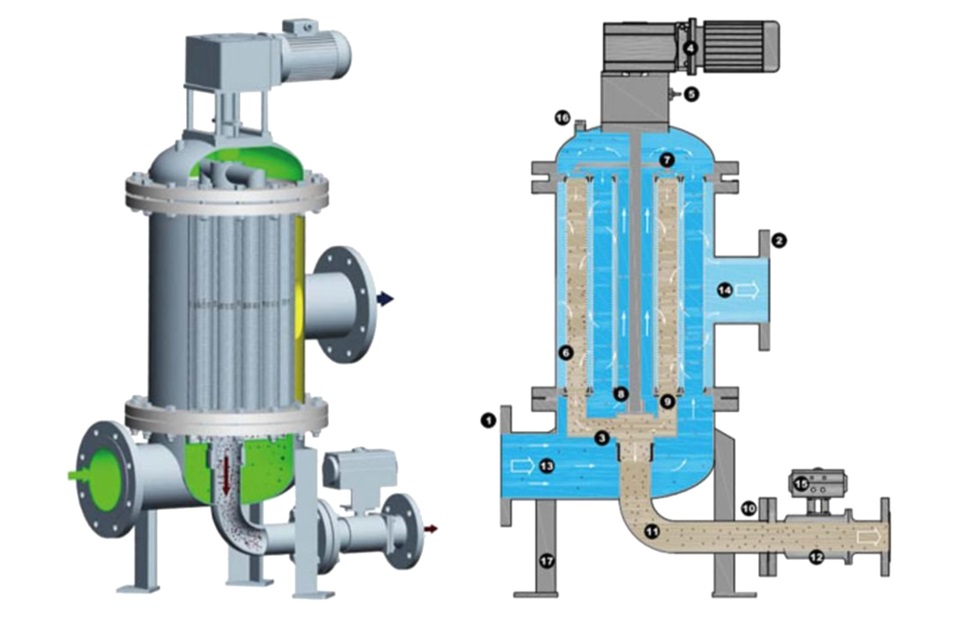

مبدأ عمل مرشح التنظيف العكسي الآلي كامل الأوتوماتيك
يدخل السائل المراد ترشيحه المرشح من فتحة المدخل، ثم يمر عبر لوحة التثبيت السفلية إلى شبكة الترشيح، حيث يتدفق السائل من الجانب الداخلي لشبكة الترشيح نحو الجانب الخارجي، ويخرج من فتحة مخرج الأسطوانة المرشحة، بينما تُطرد الشوائب الناتجة عن التنظيف العكسي من فتحة الصرف.

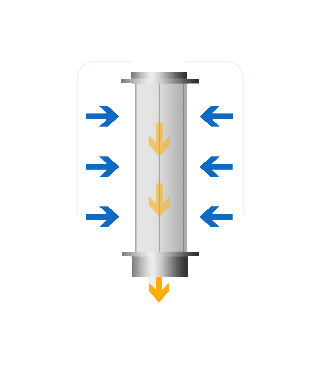

وصف عملية الترشيح
أثناء تدفق السائل من الداخل إلى الخارج لشبكة الترشيح، يتم حبس الجسيمات الصلبة على الجانب الداخلي للشبكة. مع تراكم الملوثات، يزداد الفرق الضغطي بين الجانب الملوث والجانب النظيف للمرشح تدريجياً. وعندما يصل الفرق الضغطي إلى القيمة المحددة، يرسل مقياس الفرق الضغطي إشارة، ويبدأ المرشح عملية التنظيف العكسي الآلية.
خطوات عملية التنظيف العكسي
يقوم المحرك المخفض بالسرعة بتحريك ذراع الغسل عبر المحور الوسيط حتى يتم محاذاته مع مجموعة شبكة الترشيح المراد تنظيفها.
يفتح صمام الصرف الهوائي، مما يخلق فرقاً ضغطياً بين الجانب الخارجي النظيف للشبكة المراد تنظيفها وفتحة الصرف.
تحت تأثير الفرق الضغطي، يتدفق السائل من الجانب الخارجي النظيف للشبكة نحو الجانب الداخلي لإجراء التنظيف العكسي، حيث يتم إزالة الملوثات المتراكمة على الجانب الداخلي للشبكة وطردها خارج المرشح عبر فتحة الصرف.
يتم تحديد مدة تنظيف كل شبكة مسبقاً. وعند انتهاء المدة المحددة للتنظيف، يغلق صمام الصرف لينتهي تنظيف هذه الشبكة، ثم يقوم المحرك المخفض بالسرعة بتحريك ذراع الغسل مرة أخرى لمحاذاته مع مجموعة شبكة الترشيح التالية، ويفتح صمام الصرف مجدداً، وهكذا يتم تنظيف كل مجموعة شبكات على التوالي.
بعد الانتهاء من تنظيف كافة شبكات الترشيح، يعود ذراع الغسل إلى موضعه الأصلي تحت تحكم مفتاح الضوء الكهروضوئي، لتكتمل دورة تنظيف عكسي واحدة.
نظراً لأن التنظيف العكسي يتم على مجموعات الشبكات واحدة تلو الأخرى، يظل المرشح قادراً على استمرار عملية ترشيح السائل طوال فترة التنظيف العكسي.

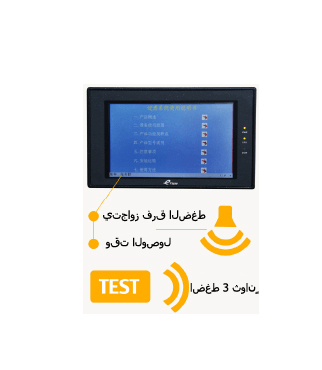

إعدادات عملية التنظيف العكسي
إعداد الفرق الضغطي: مزود المرشح بمقياس قابل للتعديل لضبط قيمة الفرق الضغطي المطلوبة.
إعداد الوقت: صندوق التحكم مزود بجهاز ضبط الوقت، يمكن ضبط مدة دورة التنظيف العكسي وفقاً لطلب العميل. يعطي إعداد الفرق الضغطي الأولوية على إعداد الوقت عند تفعيل التنظيف.
التشغيل اليدوي: بالإضافة إلى التشغيل الآلي عبر الفرق الضغطي أو المؤقت، يمكن تشغيل التنظيف العكسي يدوياً بالضغط على مفتاح الاختبار TEST، ويُستخدم هذا الوضع أثناء الفحص والصيانة.

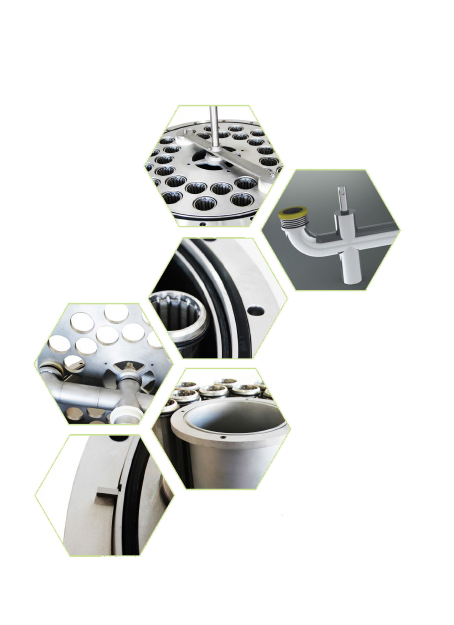

ميزات تصميم المرشح الآلي كامل الأوتوماتيك
شبكات الترشيح على شكل إسفين مصنوعة من مواد مثل 304، 316L، 2205، مونيل وغيرها، تتميز بقوة عالية، دقة ترشيح ممتازة ومقاومة للتآكل، ويمكن أن تصل أقصى دقة ترشيح إلى 25 ميكرون.
يقوم الجهاز بالتنظيف العكسي الآلي تلقائياً من خلال وظائف الفحص والاستجابة الذاتية، ويمكنه التكيف مع تقلبات جودة المياه غير المستقرة دون الحاجة إلى تدخل بشري.
نظام تحكم المرشح سريع الاستجابة ودقيق التشغيل، ويمكن تعديل قيم الفرق الضغطي ومدة التنظيف العكسي بمرونة حسب مصدر المياه ودقة الترشيح المطلوبة.
يتم تنظيف مجموعات شبكات الترشيح على التوالي أثناء التنظيف العكسي، مما يضمن تنظيف الشبكات بأمان وكفاءة دون التأثير على بقية الشبكات التي تستمر في عملية الترشيح.
يستخدم الجهاز صمام صرف هوائي، مما يقصر مدة التنظيف العكسي ويقلل استهلاك مياه الغسل، مما يجعله اقتصادياً وصديقاً للبيئة.
تصميم هيكل الجهاز مضغوط ومنطقي، يحتل مساحة أرضية صغيرة، ويسهل التركيب والنقل والتحريك.
قلة القطع القابلة للتآكل، ولا يحتاج إلى مواد استهلاكية، مما يقلل تكاليف الصيانة والتشغيل ويسهل الإدارة والتحكم.
تعرض شاشة اللمس حالة عمل الجهاز، ويمكن ضبط الفرق الضغطي والوقت بسهولة ووضوح.
