  مرشح ذاتي التنظيف بنوع المبشط الهوائي
مقدمة المنتج

مرشح ذاتي التنظيف بنوع المبشط الهوائي هو مرشح حديث وفعال يعمل بنظام المبشط الميكانيكي لإزالة الجسيمات والشوائب الملتصقة على السطح الداخلي لعنصر الترشيح تلقائيًا، ويمكنه إجراء الترشيح المستمر دون انقطاع. تم تصميم هذا المرشح بشكل أساسي لترشيح السوائل عالية اللزوجة، حيث يتحمل لزوجة تصل إلى 800,000 مللي باسكال.ثانية، وتتراوح دقة الترشيح من 50 إلى 1500 ميكرون، ويقوم بإزالة الشوائب من سطح عنصر الترشيح بأسرع وقت ممكن لتحقيق كفاءة عالية في إزالة كميات كبيرة من الشوائب، لذا فهو مناسب لترشيح المياه ومختلف السوائل اللزجة. يتم تصنيعه وفقًا لمعايير عالية من الأداء والجودة والموثوقية، ويصل جودته إلى المستوى العالمي المتقدم.
تواجه المرشحات التقليدية مشكلة الانسداد المتكرر عند ترشيح المواد اللزجة والشوائب اللينة، مما يجبر المستخدمين على استخدام مرشحات كبيرة الحجم أو إجراء التنظيف اليدوي المتكرر، الأمر الذي يزيد من التكلفة الاستثمارية، ويزيد عبء العمل، ويسبب هدر كبير للمواد. يُحل مرشح ذاتي التنظيف بنوع المبشط الهوائي هذه المشكلات بسهولة من خلال نظام التنظيف الذاتي المتطور، حيث يحافظ على نظافة عنصر الترشيح بشكل دوري ويقوم بتصريف سائل النفايات عالي تركيز الشوائب، مما يقلل من هدر المواد. ويتميز بتفوق واضح وكفاءة أعلى عند ترشيح المياه ذات الجودة المنخفضة، والمواد اللزجة مثل المواد اللاصقة، والراتنجات، والبوليمرات، والزيوت والشحوم. بفضل ميزاته التقنية الواضحة وتكلفة التشغيل المنخفضة، يبدأ هذا المرشح في استبدال المرشحات اليدوية التقليدية مثل شاشات الاهتزاز، ومرشحات الأكياس، ومرشحات السلال، بالإضافة إلى بعض المرشحات ذات التنظيف العكسي في العديد من المجالات.

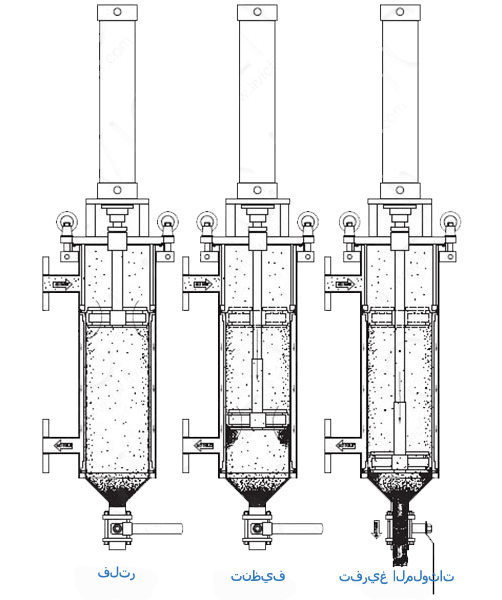

مبدأ عمل مرشح ذاتي التنظيف بنوع المبشط الهوائي

حالة الترشيح
يدخل السائل من فتحة المدخل، ويظل المبشط القرصي المزود بنابض ملتصقًا بإحكام بالسطح الداخلي لعنصر الترشيح في الجزء العلوي منه. يمر السائل عبر المبشط ويتدفق من الداخل إلى الخارج عبر عنصر الترشيح، فتُحجز الشوائب على السطح الداخلي، ويخرج السائل النظيف من فتحة المخرج. مع مرور الوقت وتراكم الشوائب، يرتفع فرق الضغط، ويتم تنظيف عنصر الترشيح إما عند الوصول إلى فرق الضغط المحدد أو وفقًا للجدول الزمني المبرمج.
حالة التنظيف
يقوم الأسطوانة الهوائية بتحريك المبشط لأعلى ولأسفل بحركة ذهاب وإياب لتنظيف عنصر الترشيح. عند تحريك المبشط للأسفل، تُدفع الشوائب إلى قاع المرشح، وتترسب الشوائب ذات الكثافة الكبيرة في حجرة تجميع الأوساخ. وعند تحريك المبشط للأعلى، يتم كشط الشوائب المتبقية ودفعها إلى الجزء العلوي لعنصر الترشيح، ثم تُغسل الشوائب بواسطة تدفق السائل وتعود عبر المبشط إلى السطح الداخلي لعنصر الترشيح لتُكشط مرة أخرى عند حركة المبشط للأسفل. يتكون كل دورة تنظيف من عدة حركات ذهاب وإياب، وبعد تنظيف سطح عنصر الترشيح بالكامل، يستعيد المرشح قدرته على الترشيح. ويستمر الترشيح بشكل طبيعي دون انقطاع التدفق أثناء عملية التنظيف.
حالة التصريف
بعد عدة دورات تنظيف، وعند تراكم كمية كافية من الشوائب، يتم فتح صمام التصريف بشكل دوري لتصريف سائل النفايات عالي تركيز الشوائب، ويمكن استرداد هذا السائل إذا لزم الأمر.

الميزات والمزايا التقنية لمرشح ذاتي التنظيف بنوع المبشط الهوائي

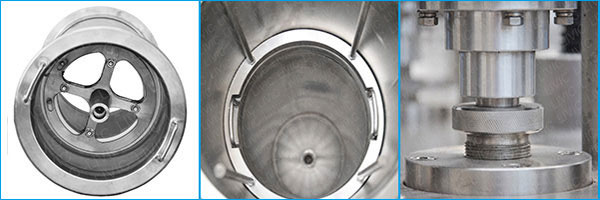

حركة كشط ذهاب وإياب لأعلى ولأسفل، تقوم بإزالة الشوائب مباشرة من السطح، وتتميز بقدرة فائقة على ترشيح السوائل اللزجة وإزالة الشوائب العالقة اللزجة.
بنية بسيطة، سهلة الفك والتركيب، يمكن إخراج عنصر الترشيح بسهولة بعد إزالة المبشط، وسهولة تنظيف الجزء الداخلي.
يعمل بشكل أوتوماتيكي كامل، ويقوم بالترشيح المستمر دون توقف، مما ينهي عبء العمل الثقيل المتمثل في استبدال وتنظيف عناصر الترشيح يدوياً.
لا ينتج عنه مواد استهلاكية لمرة واحدة، مما يوفر تكلفة المواد الاستهلاكية وتكلفة المعالجة البيئية.
يتوفر عناصر ترشيح من سلسلة MS وNS وAS لتلبية جميع متطلبات الترشيح المتنوعة.
انخفاض فقدان الضغط أثناء الترشيح، واستقرار معدل التدفق، مما يوفر استهلاك الطاقة ويساعد على استقرار العمليات الصناعية بشكل مستمر.
ترشيح مغلق بالكامل، يمنع تسرب المواد الخطرة، مما يدعم السلامة التشغيلية وصحة العاملين.
سائل النفايات المصروف يحتوي على تركيز عالي من الشوائب ويمكن استرداده، مما يقلل من خسارة المواد ذات القيمة العالية.
خيارات متعددة من أنظمة التحكم المتطورة، ذات وظائف قوية، وتشغيل كفء وموثوقية عالية.
مكونات مصنوعة من علامات تجارية عالمية معروفة، موثوقية عالية وتكلفة تشغيل منخفضة.

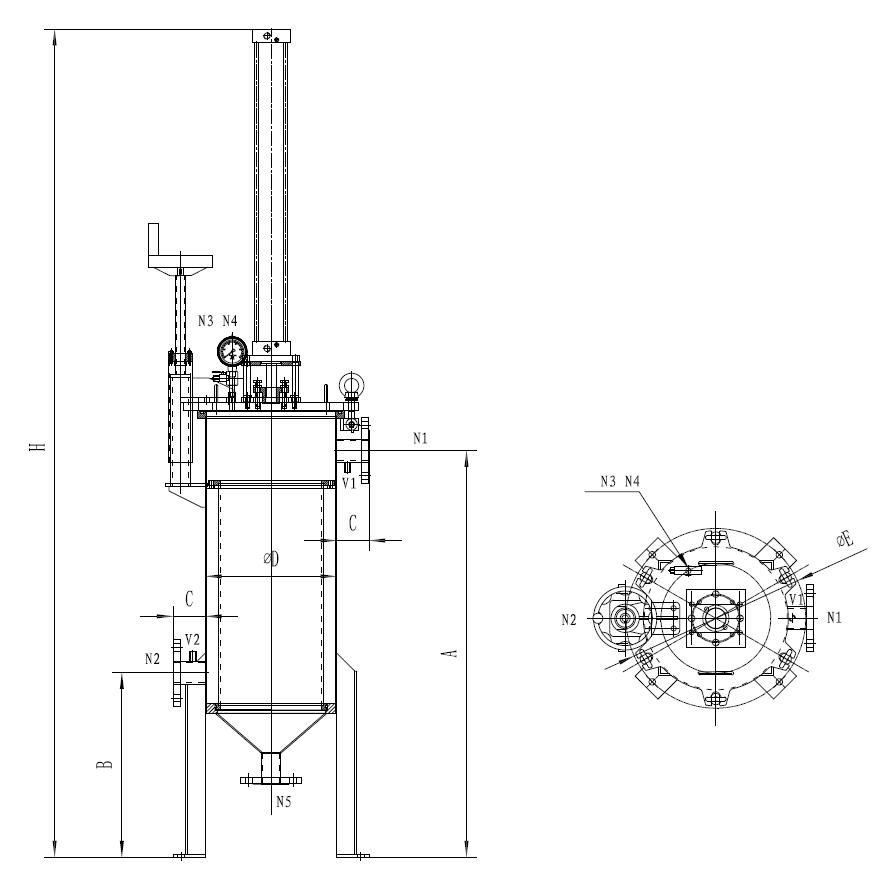

المعايير والمواصفات الرئيسية للمرشح

نموذج المرشح	مبشط داخلي قطر 219	مبشط داخلي قطر 273	مبشط داخلي قطر 325	مبشط داخلي قطر 450	مبشط داخلي قطر 550
قطر أسطوانة الجسم D	Φ219*2	Φ273*3	Φ325*3	Φ450*3	Φ550*4
قطر فتحات المدخل والمخرج N1/N2	DN25	DN40	DN50	DN80	DN150
فتحات التهوية N3/N4	G 1/4 بوصة
فتحات التصريف N5/N6	DN25	DN25	DN40	DN50	DN65
ارتفاع المدخل A	710	750	1000	1300	1550
ارتفاع المخرج B	350	400	450	600	750
طول أنابيب المدخل والمخرج C	60	60	100	120	120
الارتفاع الإجمالي H	1550	1600	2000	2600	2800
أبعاد التثبيت E	Φ340	Φ400	Φ450	Φ580	Φ680
معدل التدفق المرجعي متر مكعب/ساعة	10	20	45	100	150
مساحة الترشيح متر مربع	0.15	0.2	0.4	0.8	1.25
دقة الترشيح ميكرون	25-3000 ميكرون
أقصى درجة حرارة تصميمية	0-200 درجة مئوية (يعتمد على مادة الختم)
نوع ومادة عنصر الترشيح	عنصر ترشيح معدني بنوع الشق V-SLOT، مادة 316L
مادة جسم المرشح	304، 316L، فولاذ كربوني
مادة المبشط	بوليتترافلوروإيثيلين PTFE
مادة الحلقات الختمية	مطاط النتريل البوتاديين NBR (قياسي)، مطاط الفلور FKM
صمام التصريف	صمام كروي هوائي، درجة حماية IP65

سلسلة عناصر الترشيح MS

عنصر الترشيح MS مزود بفتحات ترشيح طويلة على شكل شق، ويكون مقطع الشق على شكل مثلث متساوي الساقين، مما يمنع انحباس الشوائب ويحافظ على استقرار معدل التدفق لفترات طويلة. عرض الشق على السطح الداخلي هو دقة الترشيح، ويتميز بنسبة فتحات عالية وتناسق عرض الشق، وتتراوح دقة الترشيح من 50 إلى 1500 ميكرون. يتحرك المبشط على طول اتجاه الشق لإزالة الشوائب، لذا فهو مناسب لمتطلبات الترشيح العادية. السطح الداخلي ناعم ودقيق في الاستدارة، مما يعطي فعالية كشط ممتازة. مصنع بدقة عالية كقطعة واحدة، بنية قوية وطويلة العمر. مصنوع من الفولاذ المقاوم للصدأ 316L، يتميز بمقاومة تآكل ممتازة. يمكنه ترشيح الشوائب الصعبة مثل رواسب الزيت والشوائب المتكتلة اللينة.

سلسلة عناصر الترشيح NS

عنصر الترشيح NS مصنع بتقنية حفر المسام المتطورة، ويحتوي على فتحات ترشيح قصيرة على شكل شق، وعرض الشق على السطح الداخلي هو دقة الترشيح، بينما عرض الشق على السطح الخارجي أكبر قليلاً، ويكون مقطع الشق على شكل مثلث متساوي الساقين، مما يمنع انسداد قنوات الفتحات بالشوائب. تتراوح دقة الترشيح من 125 إلى 500 ميكرون. مناسب للترشيح الدقيق، ويقوم بإزالة جميع الشوائب التي يزيد حجمها عن قطر فتحة الترشيح بكفاءة عالية، لذا فهو مناسب للمواقع التي تتطلب جودة ترشيح عالية. السطح الداخلي ناعم ودقيق في الاستدارة، مما يعطي فعالية كشط ممتازة. مصنوع من الفولاذ المقاوم للصدأ 316L، يتميز بمقاومة تآكل ممتازة، والسطح الداخلي معالج بمعالجة خاصة لزيادة الصلابة ومقاومة الاحتكاك لفترة طويلة. يمكنه ترشيح الشوائب الصعبة مثل رواسب الزيت، والشوائب المتكتلة اللينة، والشوائب الليفية.

سلسلة عناصر الترشيح AS

عنصر الترشيح AS مصنع بتقنية حفر المسام المتطورة، ويحتوي على فتحات ترشيح دائرية، وقطر الفتحة على السطح الداخلي هو دقة الترشيح، بينما قطر الفتحة على السطح الخارجي أكبر قليلاً، وتكون قناة الفتحة على شكل بوق، مما يمنع انسداد قنوات الفتحات بالشوائب. تتراوح دقة الترشيح من 50 إلى 1000 ميكرون. الفتحات الدائرية مناسبة للترشيح الدقيق، وتقوم بإزالة 100% من الشوائب التي يزيد حجمها عن قطر فتحة الترشيح، لذا فهو مناسب للمواقع التي تتطلب جودة ترشيح فائقة. السطح الداخلي ناعم ودقيق في الاستدارة، مما يعطي فعالية كشط ممتازة. مصنوع من الفولاذ المقاوم للصدأ 316L، يتميز بمقاومة تآكل ممتازة، والسطح الداخلي معالج بمعالجة خاصة لزيادة الصلابة ومقاومة الاحتكاك لفترة طويلة. يمكنه ترشيح الشوائب الصعبة مثل رواسب الزيت، والشوائب المتكتلة اللينة، والشوائب الليفية.

القطاعات الصناعية والسوائل المناسبة للاستخدام النموذجي

القطاعات الصناعية المناسبة
الصناعات البتروكيميائية، الصناعات الكيميائية الدقيقة، صناعة الورق، صناعة الأغذية والمشروبات، معالجة المياه وغيرها.
أنواع السوائل المناسبة
الشمع، زيت الكيروسين، المونومرات، البوليمرات، حمض الستريك، سوائل التخمير، الكيتوزان، مستحضرات التجميل، الأجاروز.
