هيكل مرشح الأكياس المتعددة JQDB-3

  هيكل مرشح الأكياس المتعددة JQDB-3 مقدمة

يعد هيكل مرشح الأكياس المتعددة JQDB-3 نسخة مطوّرة من هيكل JQDB-2، حيث تم تجهيزه بآلية فتح سريع إضافية من نوع المشبك. تمثل آلية المشبك ذات الفتح السريع نظام تشغيل بسيطاً، سهل الاستخدام، وآمناً، يقلل من وقت التوقف، ويعزز الإنتاجية، ويخفف من كثافة العمل اليدوي للعمال.
يمكن لهيكل JQDB-3 إتمام عملية فتح/إغلاق الغطاء في أقل من 30 ثانية، مما يجعله مناسباً بشكل خاص للتطبيقات التي تتطلب استبدال أكياس الترشيح بشكل متكرر.

هيكل مرشح الأكياس المتعددة JQDB-3 الميزات

غطاء فتح سريع لتسهيل استبدال أكياس الترشيح، مما يقلل من وقت التوقف.
يفتح الغطاء العلوي بزاوية 105°، مع جهاز قفل عند الإغلاق.
جهاز توازن جاذبية زنبركي يحل محل ذراع الرفع اليدوي التقليدي، مما يتيح رفع وخفض الغطاء العلوي دون جهد.
صُمم كل كيس ترشيح بجهاز قفل فردي، مما يضمن إحكام الإغلاق بين الكيس وهيكل المرشح.
مناسب لظروف العمل التي تتطلب استبدالاً متكرراً لأكياس الترشيح.

هيكل مرشح الأكياس المتعددة JQDB-3 مبدأ العمل

مرشح الأكياس المتعددة هو جهاز ترشيح يعمل بالضغط الموجب، ويتكون أساساً من أسطوانة الترشيح، وغطاء الأسطوانة، وآلية المشبك سريعة الفتح، وأقفاص دعم أكياس الترشيح المصنوعة من الفولاذ المقاوم للصدأ. يدخل السائل المرشح إلى أكياس الترشيح عبر أنبوب المدخل الجانبي لهيكل المرشح. تُركب أكياس الترشيح داخل أقفاص الدعم. يمر السائل عبر أكياس الترشيح بدرجة الدقة المطلوبة للحصول على سائل مرشح مطابق للمواصفات، بينما تُحتجز جزيئات الشوائب داخل الأكياس. لا تنطوي عملية الترشيح على أي استهلاك مادي تقريباً.

هيكل مرشح الأكياس المتعددة JQDB-3 قطاعات التطبيق

القطاعات القابلة للتطبيق: معالجة المياه، صناعة الورق، الكيماويات الدقيقة، السيارات، التشغيل الآلي، البتروكيماويات، الطلاء، الأغذية والمشروبات، الإلكترونيات، وغيرها.
أنواع السوائل القابلة للتطبيق: تطبيق واسع — يناسب مختلف السوائل التي تحتوي على شوائب ضئيلة.
وظائف الترشيح الرئيسية: إزالة الجزيئات بمختلف أحجامها، تنقية السوائل، حماية المعدات الحيوية.
نوع الترشيح: ترشيح جزيئي، مع استبدال يدوي دوري لأكياس الترشيح.

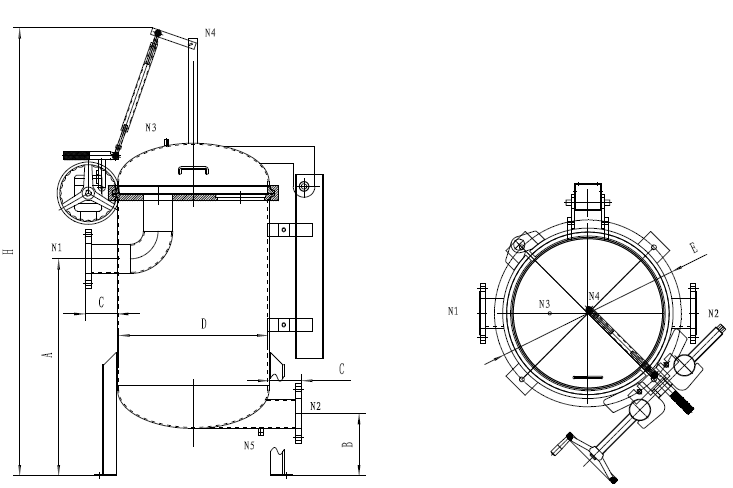

هيكل مرشح الأكياس المتعددة JQDB-3 البيانات الفنية

النموذج

قطر الأسطوانة D

ارتفاع المدخل A

ارتفاع المخرج B

طول أنبوب المدخل/المخرج C

الإجمالي للارتفاع H (مم)

مدخل/مخرج N1/N2

منفذ مقياس الضغط N3/N4

منفذ التصريف N5/N6

حجم التثبيت E

التدفق المرجعي (م³/ساعة)

عناصر الترشيح

مساحة الترشيح (م²)

JQDB-2

Ø400

800

220

80

1560

DN65

G1/4"

G1/2"

Ø530

60

2#×2

1

JQDB-3

Ø450

800

220

100

1580

DN80

G1/4"

G1/2"

Ø580

90

2#×3

1.5

JQDB-4

Ø550

800

230

100

1620

DN100

G1/4"

G1"

Ø680

120

2#×4

2

JQDB-5

Ø600

850

250

120

1620

DN125

G1/4"

G1"

Ø780

150

2#×5

2.5

JQDB-6

Ø635

850

260

150

1665

DN150

G1/4"

G1"

Ø800

180

2#×6

3

JQDB-8

Ø800

850

290

150

1750

DN200

G1/4"

G1"

Ø930

240

2#×8

4

الأبعاد هي قيم تقريبية لأغراض مرجعية فقط. ونظراً للتحسينات التقنية المستمرة، قد تطرأ تغييرات دون إشعار مسبق. تعتبر البيانات الفعلية وقت الطلب هي المعتمدة. يمكن توفير الأبعاد الدقيقة عند الطلب أثناء التركيب.


المعيار	القيمة
دقة الترشيح	0.5–1700 ميكرومتر (يعتمد على درجة تصنيف كيس الترشيح)
ضغط التصميم	0.6–1.6 ميجا باسكال
أقصى درجة حرارة تصميم	0–100 درجة مئوية (يعتمد على مادة الحشية وكيس الترشيح)
أقصى انخفاض للضغط	2.4 بار
انخفاض الضغط لاستبدال الأكياس	1.0 بار
مادة خزان الترشيح	فولاذ 304، فولاذ 316L، فولاذ كربوني
مادة الحشية	مطاط نتريل (قياسي)، سيليكون، مطاط فلورو فكم
المعالجة السطحية	تفجير بالرمل، تلميع
