غلاف مرشح الأكياس المتعددة JQDB-2

  غلاف مرشح الأكياس المتعددة JQDB-2 مقدمة

تم تطوير غلاف مرشح الأكياس المتعددة JQDB-2 بناءً على غلاف مرشح الأكياس المتعددة JQDB-1، مع إضافة آلية فتح سريع وآلية توازن، مما يجعل التشغيل بسيطًا وسريعًا. يتغلب هذا التصميم على مشاكل استبدال الأكياس المرهقة والمستهلكة للوقت في مرشحات الأكياس المتعددة التقليدية. يمكن تثبيت آلية الفتح المساعدة ذات التوازن الزنبركي في أي زاوية، مما يضمن السلامة والموثوقية.
تعد آلية الفتح/الإغلاق السريع نظام التشغيل الأبسط والأكثر سهولة في الاستخدام والأكثر أمانًا، مما يقلل من وقت التوقف عن العمل، ويزيد الإنتاجية ويخفض تكاليف التشغيل. تضمن حلقة ضغط فريدة إحكام إغلاق الكيس. تجعل آلية التوازن في غلاف مرشح الأكياس المتعددة JQDB-2 فتح وإغلاق الغطاء العلوي عملية سهلة دون عناء. يقلل التصميم المدمج من فقدان السائل.

غلاف مرشح الأكياس المتعددة JQDB-2 الميزات

غطاء فتح سريع لتسهيل استبدال الكيس، مما يقلل من وقت التوقف.
زاوية فتح الغطاء العلوي: 105 درجة، مع جهاز قفل عند الإغلاق.
جهاز توازن زنبركي-جاذبي يحل محل ذراع التأرجح اليدوي التقليدي، مما يرفع الغطاء العلوي لأعلى ولأسفل دون جهد.
كل كيس ترشيح مزود بجهاز قفل فردي، مما يضمن إحكامًا تامًا بين الكيس والمرشح.
مناسب للتطبيقات التي تتطلب استبدالًا متكررًا للأكياس.

غلاف مرشح الأكياس المتعددة JQDB-2 مبدأ العم

مرشح الأكياس المتعددة هو جهاز ترشيح يعمل بالضغط الموجب، ويتكون بشكل أساسي من غلاف مرشح، وغطاء مرشح، وآلية فتح سريع، وأكياس ترشيح من الفولاذ المقاوم للصدأ مع أقفاص دعم، إلخ. يدخل المرشح إلى الأكياس عبر أنبوب المدخل الجانبي لغلاف المرشح. تُركب الأكياس داخل سلال شبكية تقوية. يمر السائل عبر أكياس الترشيح بدرجة الدقة المطلوبة لإنتاج مرشح مؤهل، بينما تحتبس جزيئات الشوائب داخل الأكياس. لا يستهلك الترشيح أي مواد تقريبًا.

غلاف مرشح الأكياس المتعددة JQDB-2 مجالات التطبيق

الصناعات: معالجة المياه، صناعة الورق، الكيماويات الدقيقة، السيارات، التشغيل الآلي، البتروكيماويات، الطلاءات، الأغذية والمشروبات، الإلكترونيات، إلخ.
أنواع السوائل: تطبيق واسع، يناسب مختلف السوائل التي تحتوي على شوائب ضئيلة.
وظيفة الترشيح الرئيسية: إزالة الجزيئات بأحجام مختلفة، تنقية السوائل، حماية المعدات الحيوية.
نوع الترشيح: ترشيح جزيئي، استبدال دوري يدوي للأكياس.

غلاف مرشح الأكياس المتعددة JQDB-2 المواصفات

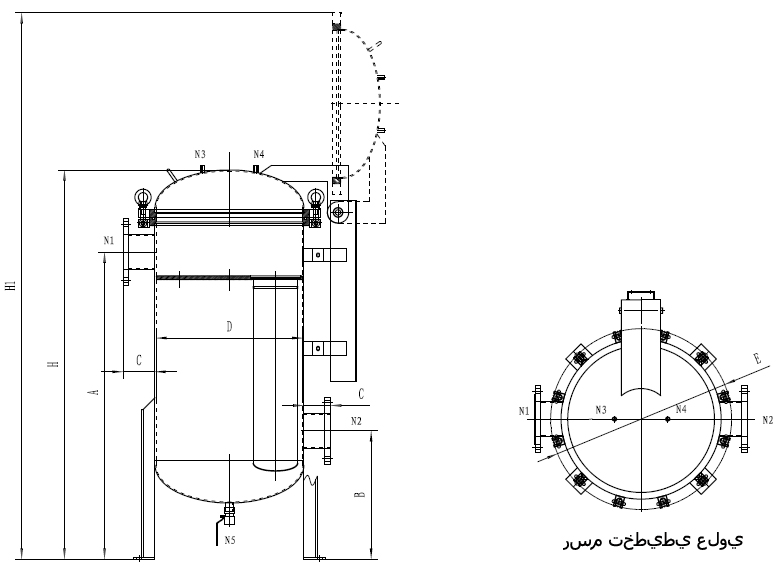

رقم النموذج	قطر الأسطوانة D	ارتفاع المدخل A	ارتفاع المخرج B	طول أنابيب المدخل والمخرج C	الطول الكلي H (مم)	قطر أنابيب المدخل والمخرج N1/N2	فتحة مقياس الضغط N3/N4	فتحة التصريف N5/N6	أبعاد التثبيت E	معدل التدفق المرجعي (متر مكعب/ساعة)	عدد عناصر الترشيح	مساحة الترشيح (متر مربع)	ارتفاع فتح الغطاء H1
JQDB-2	Ø400	1080	380	80	1320	DN65	G1/4 بوصة	G1/2 بوصة	Ø530	60	حقيبتان من النوع 2#	1	1760
JQDB-3	Ø450	1080	400	100	1350	DN80	G1/4 بوصة	G1/2 بوصة	Ø580	90	ثلاث حقائب من النوع 2#	1.5	1830
JQDB-4	Ø500	1150	450	100	1450	DN100	G1/4 بوصة	G1 بوصة	Ø630	120	أربع حقائب من النوع 2#	2	1990
JQDB-5	Ø550	1150	480	120	1460	DN125	G1/4 بوصة	G1 بوصة	Ø680	150	خمس حقائب من النوع 2#	2.5	2060
JQDB-6	Ø600	1180	520	120	1540	DN150	G1/4 بوصة	G1 بوصة	Ø780	180	ست حقائب من النوع 2#	3	2160
JQDB-8	Ø750	1280	650	150	1730	DN200	G1/4 بوصة	G1 بوصة	Ø930	240	ثماني حقائب من النوع 2#	4	2460

الأبعاد هي قيم تقريبية للإشارة فقط. نظرًا للتحسينات التقنية المستمرة، قد تحدث تغييرات دون إشعار مسبق. البيانات الفعلية وقت الطلب هي المعتمدة. يمكن توفير أبعاد دقيقة عند الطلب أثناء التركيب.


البند	القيمة
درجة دقة الترشيح (ميكرومتر)	0.5–1700 ميكرومتر (تحدد حسب دقة كيس الترشيح)
ضغط التصميم	0.6–1.6 ميجا باسكال
أقصى درجة حرارة للتصميم	0–100 درجة مئوية (تحدد حسب مادة الحلقة المغلقة وكيس الترشيح)
أقصى فرق ضغط مسموح به	2.4 بار
فرق الضغط عند استبدال الأكياس	1.0 بار
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني
مادة الحلقة المغلقة	مطاط نيتريل بوتادين (القياسي)، سيليكون، مطاط الفلور FKM
معالجة السطح	التفجير بالرمل، التلميع
