لغلاف مرشح الأكياس الأحادي طراز JQA
نبذة عن المنتج：يعمل غلاف مرشح الأكياس الأحادي طراز JQA بنظام دخول السائل من الأعلى وخروجه من الأسفل، مصبوب كقطعة
مقدمة لغلاف مرشح الأكياس الأحادي طراز JQA
يعمل غلاف مرشح الأكياس الأحادي طراز JQA بنظام دخول السائل من الأعلى وخروجه من الأسفل، مصبوب كقطعة واحدة، ذو بنية مدمجة وتصميم متانة. يتم تثبيت غطاء المرشح المصبوب كقطعة واحدة بمسامير، مما يمنحه القدرة على تحمل ضغوط أعلى. يضغط الغطاء مباشرة على كيس الترشيح لتحقيق إغلاق محكم، ولا يوجد تسرب جانبي على الإطلاق. بعد دخول الوسط السائل إلى المرشح، يتدفق من الأعلى إلى الأسفل، مما يوزع السائل بالتساوي على كامل سطح ترشيح كيس الفلتر، ويجعل توزيع السائل في كامل الطبقة ثابتًا ومتساويًا بشكل أساسي. هذا يقلل من التأثير السلبي للتدفق المضطرب على كيس الترشيح، فيتحقق أداء ترشيح ممتاز وعمر خدمة طويل لكيس الفلتر.
مصبوب كقطعة واحدة، بنية مدمجة وتصميم متانة طويلة الأمد
ضغط الغطاء مباشرة على كيس الترشيح، إغلاق بوجود حلقتين من النوع O، لا يوجد تسرب جانبي على الإطلاق
فتح وإغلاق الغطاء سريع وسهل، ويتوافق مع اتجاهات فتح مختلفة
استبدال كيس الترشيح آمن وسهل، أرجل المرشح قابلة للتعديل في الارتفاع
دخول السائل من فتحة الغطاء يقلل من الاضطراب التدفقي، ويزيد كفاءة الترشيح وعمر خدمة كيس الفلتر
مبدأ عمل غلاف مرشح الأكياس الأحادي طراز JQA
تدخل المواد من فتحة دخول مرشح الأكياس إلى كيس الترشيح، وتُحجز الجسيمات التي يزيد حجمها عن دقة مسام كيس الترشيح على السطح الداخلي أو في منتصف كيس الفلتر. يمر السائل المنقى من الداخل إلى الخارج عبر كيس الترشيح ويخرج من فتحة خروج المرشح.
قطاعات التطبيق لغلاف مرشح الأكياس الأحادي طراز JQA
القطاعات المناسبة
معالجة المياه، صناعة الورق، الكيمياء الدقيقة، صناعة السيارات، المعالجة الميكانيكية، البتروكيماويات، الدهانات، الأطعمة والمشروبات، الإلكترونيات وغيرها.
أنواع السوائل المناسبة
تطبيقات واسعة النطاق، جميع السوائل التي تحتوي على شوائب دقيقة بكميات ضئيلة.
الوظيفة الترشيحية الرئيسية
إزالة الجسيمات ذات الأحجام المختلفة، تنقية السوائل، وحماية المعدات الرئيسية.
نوع الترشيح
ترشيح الجسيمات الدقيقة، يتم استبدال أكياس الترشيح يدويًا بشكل دوري.

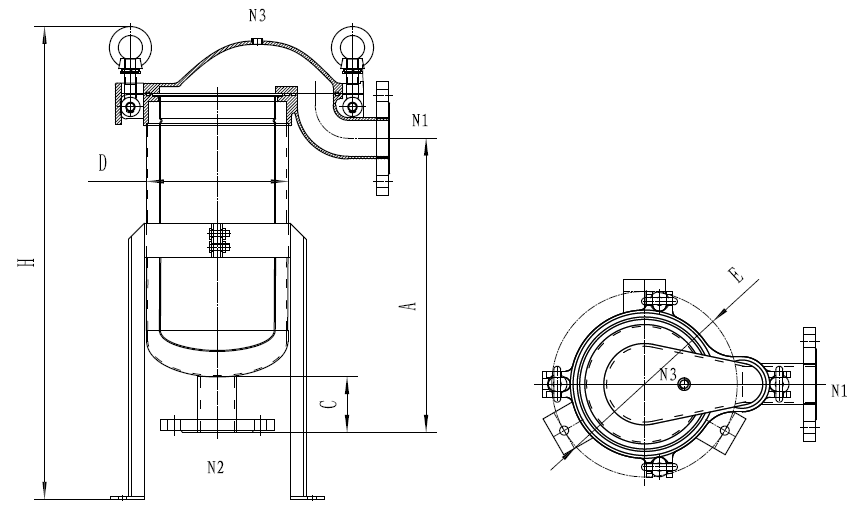

معلمات غلاف مرشح الأكياس الأحادي طراز JQA
| النوع | قطر الأسطوانة D | ارتفاع مدخل السائل A | طول أنابيب الدخول والخروج C | الطول الإجمالي H (مم) | مدخل ومخرج N1/N2 | فتحة مقياس الضغط N3/N4 | أبعاد التثبيت E | معدل التدفق المرجعي (متر مكعب/ساعة) | أبعاد كيس الترشيح (مم) | مساحة الترشيح (متر مربع) |
| JQA-1 | Ø219 | 430 | 80 | 750 | DN50 | G1/4 بوصة | Ø295 | 15 | 180*430 | 0.25 |
| JQA-2 | Ø219 | 780 | 80 | 1100 | DN50 | G1/4 بوصة | Ø295 | 30 | 180*810 | 0.5 |
| JQA-3 | Ø114 | 220 | / | 580 | خيط G1 بوصة | G1/4 بوصة | Ø185 | 6 | 105*230 | 0.08 |
| JQA-4 | Ø114 | 360 | / | 720 | خيط G1 بوصة | G1/4 بوصة | Ø185 | 12 | 105*380 | 0.16 |
ملاحظة: الأبعاد تقريبية للمرجع فقط. يمكن توفير الأبعاد الدقيقة حسب الطلب أثناء التثبيت.
| دقة الترشيح (ميكرومتر) | 0.5–1700 ميكرومتر (تحدد حسب دقة كيس الترشيح) |
| ضغط التصميم | 0.6–1.6 ميجا باسكال |
| أقصى درجة حرارة تصميم | 0–100 درجة مئوية (تحدد حسب مادة الحلقات الإغلاقية وكيس الترشيح) |
| أقصى فرق ضغط مسموح به | 2.4 بار |
| فرق ضغط استبدال كيس الفلتر | 1.0 بار |
| مادة غلاف المرشح | فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني |
| مادة حلقات الإغلاق | مطاط نيتريل بوتادين (NBR) قياسي، سيليكون، مطاط فلوروكربوني (FKM) |
| المعالجة السطحية | رش بالرمل، تلميع مصقول |
