غلاف مرشح كيس واحد مدخل جانبي JQC
نبذة عن المنتج：غلاف مرشح كيس واحد JQC هو مرشح كيس واحد اقتصادي، يتميز ببنية بسيطة وسهولة الاستخدام والصيانة.
وصف المنتج
مقدمة عن غلاف مرشح كيس واحد JQC
غلاف مرشح كيس واحد JQC هو مرشح كيس واحد اقتصادي، يتميز ببنية بسيطة وسهولة الاستخدام والصيانة. يتكون بشكل أساسي من أسطوانة الترشيح، غطاء الأسطوانة وسلة دعم أكياس الترشيح. تصميم المدخل الجانبي يلغي الحاجة إلى قطع خط الأنابيب عند فتح الغطاء، مما يجعل استبدال أكياس الترشيح أسهل وأسرع. يتميز بقدرة إغلاق محكمة جيدة، مما يقلل من احتمالية تسرب السائل عبر جوانب أكياس الترشيح، لذلك يستخدم على نطاق واسع في الترشيح الصناعي في قطاعات معالجة المياه وغيرها.
بنية بسيطة ومتينة، اقتصادي في الاستخدام وسهل الصيانة
تصميم هيكل دعم أكياس الترشيح متكامل داخليًا، جدران داخلية ناعمة سهلة التنظيف
فتحة تدفق جانبية لمنع تناثر السوائل
هيكل قفل بمسامير حامل الحلقة لتسهيل فتح وإغلاق الغطاء العلوي
نطاق تطبيق واسع، استخدام مرن، وطرق تركيب متنوعة
مبدأ عمل غلاف مرشح كيس واحد JQC
تدخل المواد من مدخل مرشح الأكياس إلى كيس الترشيح، وتُحجز الجسيمات التي يزيد قطرها عن دقة مسام كيس الترشيح على السطح الداخلي أو في منتصف كيس الترشيح. يمر السائل المنقى من الداخل إلى الخارج عبر كيس الترشيح ويخرج من مخرج مرشح الأكياس.
قطاعات التطبيق لغلاف مرشح كيس واحد JQC
القطاعات المناسبة
معالجة المياه، صناعة الورق، الكيمياء الدقيقة، صناعة السيارات، التصنيع الميكانيكي، البتروكيماويات، الطلاء، الأطعمة والمشروبات، الإلكترونيات وغيرها.
أنواع السوائل المناسبة
نطاق تطبيق واسع، لجميع السوائل التي تحتوي على شوائب دقيقة بكميات ضئيلة.
الوظيفة الترشيحية الرئيسية
إزالة الجسيمات ذات الأحجام المختلفة، تنقية السوائل، وحماية المعدات الرئيسية.
نوع الترشيح
ترشيح الجسيمات الدقيقة، استبدال أكياس الترشيح يدويًا بشكل دوري

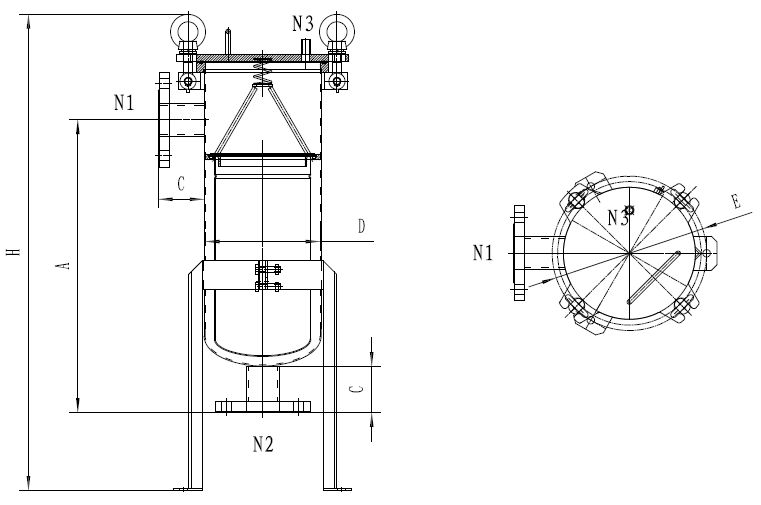

معلمات غلاف مرشح كيس واحد JQC
| النموذج | قطر الأسطوانة D | ارتفاع المدخل A | طول أنابيب المدخل والمخرج C | الإجمالي للطول H (مم) | مدخل ومخرج N1/N2 | فتحة مقياس الضغط N3/N4 | أبعاد التركيب E | التدفق المرجعي (متر مكعب/ساعة) | أبعاد كيس الترشيح (مم) | مساحة الترشيح (متر مربع) |
| JQC-1 | Ø200 | 510 | 80 | 780 | DN50 | G1/4" | Ø280 | 15 | 180*430 | 0.25 |
| JQC-2 | Ø200 | 880 | 80 | 1200 | DN50 | G1/4" | Ø280 | 30 | 180*810 | 0.5 |
| JQC-3 | Ø133 | 300 | / | 600 | خيط G1" | G1/4" | Ø205 | 6 | 105*230 | 0.08 |
| JQC-4 | Ø133 | 450 | / | 750 | خيط G1" | G1/4" | Ø205 | 12 | 105*380 | 0.16 |
ملاحظة: الأبعاد تقريبية للمرجع فقط، يمكن توفير أبعاد دقيقة حسب الحاجة أثناء التركيب.
| العنصر | القيمة |
| دقة الترشيح بالميكرومتر | 0.5–1700 ميكرومتر (يعتمد على دقة كيس الترشيح) |
| ضغط التصميم | 0.6–1.6 ميجا باسكال |
| أقصى درجة حرارة للتصميم | 0–100 درجة مئوية (يعتمد على مادة الحلقة المغلقة وكيس الترشيح) |
| أقصى فرق ضغط | 2.4 بار |
| فرق ضغط استبدال الكيس | 1.0 بار |
| مادة غلاف المرشح | فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني |
| مادة الحلقة المغلقة | مطاط النتريل NBR (قياسي)، سيليكون، مطاط الفلور FKM |
| معالجة السطح | تفجير بالرمل، تلميع لامع |
