مرشح لوحي مغلق عالي الكفاءة

  مرشح لوحي مغلق عالي الكفاءة مقدمة المنتج

مرشح لوحي مغلق عالي الكفاءة ينتمي إلى فئة مرشحات الأوراق، وهو جهاز ترشيح دقيق للتوضيح يعمل في حيز مغلق، يتميز بكفاءة عالية وتوفير الطاقة. يتميز هذا المنتج بتصميم هيكل فريد، حجم صغير، كفاءة ترشيح عالية، ونقاء ووضوح سائل الترشيح ممتاز، ولا يستهلك مواد خام. لا يحتاج إلى ورق ترشيح أو قماش ترشيح أو خرطوشة، ويستهلك فقط كمية قليلة من مساعد الترشيح، لذلك تكلفة الترشيح منخفضة للغاية. الجهاز سهل التشغيل والصيانة والتنظيف. يمكن تخصيص الجهاز بنوعين من إزالة الرواسب: إزالة يدوية وإزالة أوتوماتيكية. مساحة الترشيح تتراوح من 2 متر مربع إلى 200 متر مربع، ويمكن اختيار مادة الحاوية المغلقة بين الفولاذ الكربوني والفولاذ المقاوم للصدأ حسب متطلبات عملية الترشيح للمستخدم.

مبدأ عمل مرشح اللوحي المغلق عالي الكفاءة

يتكون جسم الجهاز الرئيسي من غلاف، ألواح شبكية، آلية فتح الغطاء، وجهاز إزالة الرواسب الأوتوماتيكية وغيرها، ويمكن تخصيص نظام ترشيح كامل حسب وسط الترشيح المختلف (يتضمن جهاز الترشيح الرئيسي وخزان الخلط، مضخة النقل، الأنابيب، الصمامات، ونظام التحكم الكهربائي وغيرها). تتكون ألواح الشبكة من طبقات متعددة من الشباك الفولاذي المقاوم للصدأ، وتُثبت على أنبوب التجميع المركزي، ويسهل تركيبها وفكها وتنظيفها. يخلط مساعد الترشيح مع المواد في خزان الخلط، ثم تضخ المضخة الدائرية لتكوين طبقة كيك مرشح مستقرة على ألواح الشبكة، وهي عملية الطلاء المسبق بمساعد الترشيح. بعد إتمام الطلاء المسبق، تبدأ عملية الترشيح. توفر حبيبات مساعد الترشيح الدقيقة قنوات دقيقة لا حصر لها، تحبس الشوائب العالقة وتسمح فقط للسائل الصافي بالمرور. أثناء عملية الترشيح، يتم إضافة مساعد ترشيح مثل تراب الدياتوم باستمرار لتكوين طبقة ترشيح جديدة، مما يمنع انسداد كيك الترشيح. تخضع المواد للترشيح الفعلي عبر طبقة الكيك لفصل الشوائب، ثم تتدفق إلى تجويف أوراق الترشيح، وتخرج السوائل الصافية عبر أنبوب الخروج. إذا لزم إزالة اللون أثناء الترشيح، يمكن إضافة نسبة معينة من الفحم المنشط. أما في عمليات فصل السائل والصلب للسوائل ذات الشوائب الكثيرة مثل زيت البذور المعصور، فلا حاجة لإضافة مساعد ترشيح.

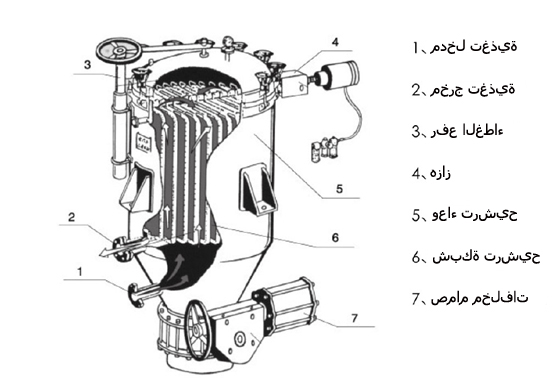

الهيكل الرئيسي لمرشح اللوحي المغلق عالي الكفاءة

نطاق الاستخدام الرئيسي لمرشح اللوحي المغلق عالي الكفاءة

صناعة الزيوت والدهون: الزيت الخام، تراب التبييض، الزيت المهدرج، زيت التبلد، الستيارين، أحماض الدهون وغيرها.
منتجات البتروكيماويات: وقود الديزل، زيت التشحيم، الشمع، منتجات الزيوت المعدنية وغيرها.
المشروبات: البيرة، عصائر الفاكهة، المشروبات الكحولية، الحليب وغيرها.
المواد الكيميائية العضوية: أنواع مختلفة من الأحماض العضوية، الكحول، البنزين، الألدهيدات وغيرها.
الدهانات والورنيش: الراتنجات، الورنيش، الأصباغ، الورنيش الحقيقي وغيرها.
المواد الكيميائية غير العضوية: ماء البروميد، سيانيد البوتاسيوم، الفلوريت وغيرها.
الأطعمة: الجيلاتين، الخل، النشا، عصير السكر، المياه الحلوة وغيرها.
الأدوية: ماء الأكسجين، الفيتامينات وغيرها.
التعدين: نشارة الفحم، رواسب الفحم وغيرها.
مجالات أخرى: تنقية الهواء والمياه وغيرها.

معايير المواصفات للوحدة الواحدة لمرشح اللوحي المغلق عالي الكفاءة


النوع	منطقة التصفية（㎡）	حجم كعكة الترشيح(L)	القدرة على المعالجة(T/h)			ضغط عمل المرشح(MPa)		درجة حرارة العمل(℃)	حجم خزان الترشيح(L)	وزن مضيف المرشح(Kg)
			دهون	راتنج	مشروب	الضغط المقنن	أقصى ضغط
JQM-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
JQM-4	4	60	0.5-1.2	2-3	2-5				250	400
JQM-7	7	105	1-1.8	3-6	4-7				420	600
JQM-10	10	150	1.6-3	5-8	6-9				800	900
JQM-12	12	240	2-4	6-9	8-11				1000	1100
JQM-15	15	300	3-5	7-12	10-13				1300	1300
JQM-20	20	400	4-6	9-15	12-17				1680	1700
JQM-25	25	500	5-7	12-19	16-21				1900	2000
JQM-30	30	600	6-8	14-23	19-25				2300	2500
JQM-36	36	720	7-9	16-27	23-30				2650	3000
JQM-40	40	800	8-11	21-34	30-38				2900	3200
JQM-45	45	900	9-13	24-39	36-44				3200	3500
JQM-52	52	1040	10-15	27-45	42-51				3800	4000
JQM-60	62	1200	11-17	30-52	48-60				4500	4500
JQM-70	70	1400	12-19	36-60	56-68				5800	5500
JQM-80	80	1600	13-21	40-68	64-78				7200	6000
JQM-90	90	1800	14-23	43-72	68-82				7700	6500

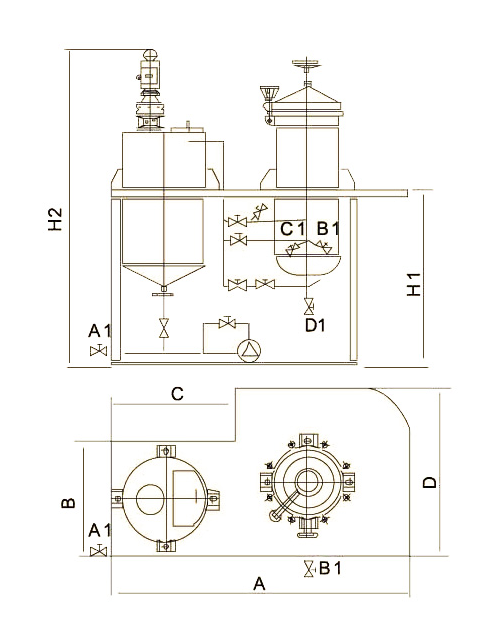

مرشحات مزودة بخزان خلط

النموذج	أ (مم)	ب (مم)	ج (مم)	د (مم)	ه1 (مم)	ه2 (مم)	مدخل ومخرج	مضخة التغذية		الوزن (كجم)
								النموذج والتدفق	القوة
JQM-G-2	1800	850	800	1250	1100	2100	DN25	2-40	0.55	1800
JQM-G-4	2300	880	950	1280	1400	2500	DN40	2-6	0.75	2000
JQM-G-7	2500	1000	1050	1400	1400	2500	DN40	4-6	1.1	2200
JQM-G-10	2950	1180	1300	1580	1650	2900	DN50	8-5	2.2	2500
JQM-G-15	3200	1280	1525	1680	1650	2900	DN50	12-4	3	3200
JQM-G-20	3200	1280	1525	1680	1850	3200	DN50	12-4	3	3800
