مرشح الشموع الضغطي

  يتميز مرشح الشموع الضغطي بالطلاء المسبق، والغسل بالرذاذ لمعالجة السائل المتبقي، والترشيح بطبقة كيك المرشح، وتكثيف المواد. وهو مرشح آلي كامل الإغلاق يعمل بأوضاع متعددة.
يُعرف مرشح الشموع الضغطي أيضًا باسم مرشح كيك المرشح متعدد الأنابيب، ويضم عدة عناصر ترشيح أنبوبية داخل وحدة واحدة. بعد انتهاء عملية الترشيح وعند وصول فرق الضغط إلى مستوى معين، يتم تصريف السائل وإزالة كيك المرشح عن طريق النفخ العكسي، ويمكن إعادة استخدام عناصر الترشيح.

الميزات الفنية لمرشح الشموع الضغطي

الترشيح المباشر، الترشيح بالطلاء المسبق، تكثيف الملاط، استعادة كيك المرشح، والغسل؛
ترشيح مغلق بالكامل، يتحكم في التلوث، ومناسب للسوائل شديدة التآكل، المتطايرة أو الخطرة؛
يتوفر تصميم جاف لاستعادة كيك مرشح جاف نسبيًا؛
تصميم تصريف السائل النهائي لتقليل هدر المواد؛
الجسم الرئيسي ثابت مع نفخ عكسي متحرك، معدل عطل منخفض وتكلفة تشغيل منخفضة.

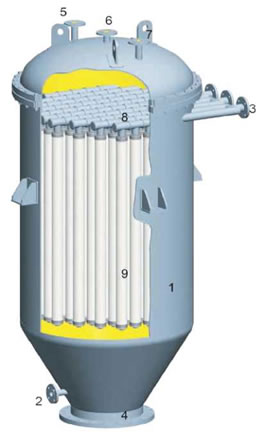

الهيكل الرئيسي لمرشح الشموع الضغطي


المكون	الوصف
	1. هيكل المرشح
	2. مدخل السائل غير النظيف
	3. مخرج السائل النظيف
	4. مخرج الكعكة المرشحة
	5. واجهة الأدوات
	6. فتحة رش السائل الطرفي
	7. فائض وفتحة تهوية
	8. أنبوب تجميع السائل
	9. عنصر الترشيح الأنبوبي

هيكل عنصر الترشيح الداخلي


أنبوب دعم قماش الترشيح	تثبيت قماش الترشيح	عنصر الترشيح المراد تركيبه	أنبوب التجميع	الوصلة بين أنبوب التجميع وعنصر الترشيح

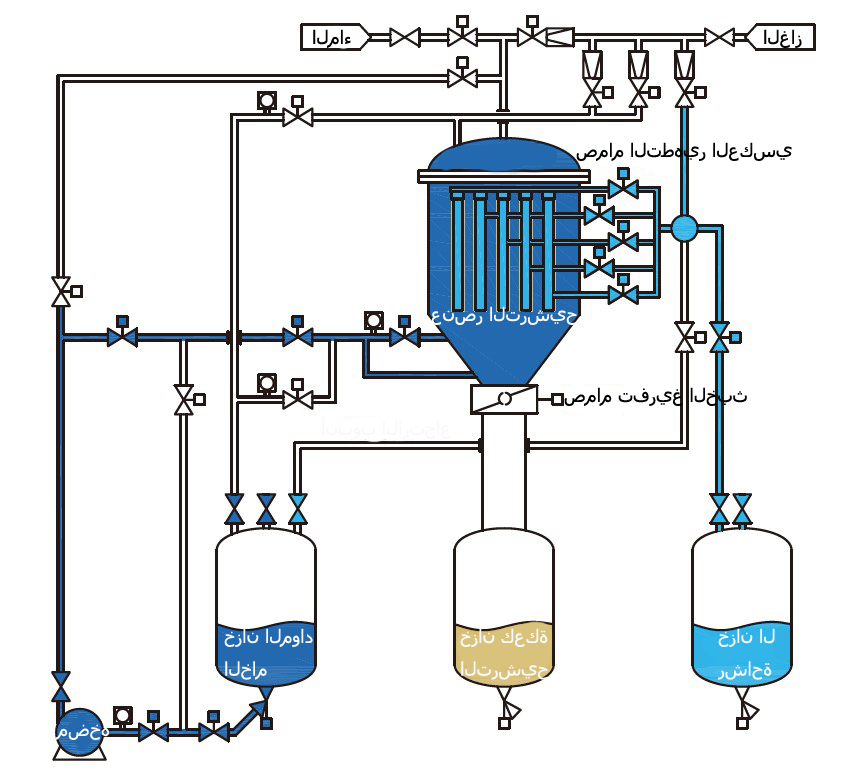

مبدأ عمل مرشح الشموع الضغطي
عناصر ترشيح الشموع


سلسلة JQZC قماش ترشيح ملحم سلس	سلسلة JQZV عنصر ترشيح سلك معدني على شكل إسفين	سلسلة JQZM عنصر ترشيح مسحوق معدن ملبد	سلسلة JQZN عنصر ترشيح شبكة سلك معدن ملبد	سلسلة JQZE أنبوب مسام دقيق بوليمر ملبد

هيكل عنصر الترشيح وإزالة كيك المرشح

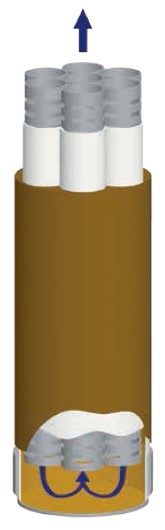

حالة الترشيح: يمر السائل عبر قماش الترشيح، يتدفق من الأنبوب المسام إلى الأنبوب المركزي، ثم إلى مجمع الأنابيب. يلتصق قماش الترشيح بالسطح الخارجي للأنبوب الداعم. الأنبوب الداعم المتموج يزيد مساحة الترشيح ويساعد على الاحتفاظ بكيك المرشح ومنع سقوطه، مما يحقق استقرار عملية الترشيح.

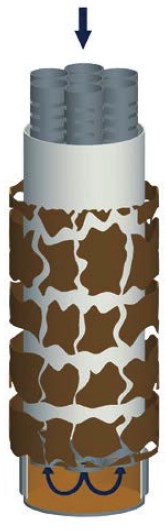

حالة النفخ العكسي: يتم إدخال غاز النفخ العكسي، فيتدفق من الأنبوب المركزي غير المسام إلى الأنبوب المسام. ينتفخ قماش الترشيح ويستدير، مما يؤدي إلى هز وإزالة كيك المرشح بفعالية. كما يزيل الجسيمات الدقيقة المحاصرة في ألياف قماش الترشيح، ويحسن كفاءة النفخ العكسي ويعيد قدرة الترشيح لقماش الترشيح بسرعة.

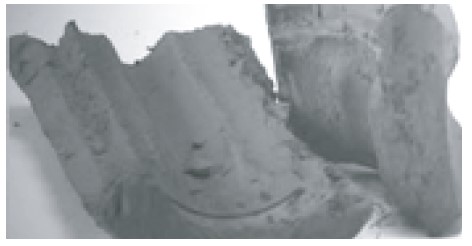

حالة الترشيح	حالة النفخ العكسي	كيك المرشح المنزول بعد التهوية والتجفيف

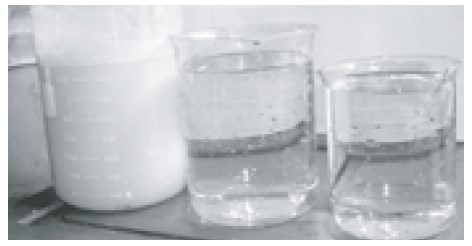

		مقارنة السائل العكر والسائل النظيف بعد الترشيح

مواد مساعدة الترشيح لمرشح الشموع


البيرليت	الفحم المنشط	تراب الدياتوم	السليلوز

المعاملات الفنية


المعامل	القيمة
السلاسل الفرعية	JQZC، JQZV، JQZM، JQZN، JQZE
دقة الترشيح	0.22–100 ميكرومتر (تختلف حسب عنصر الترشيح والتصميم)
ضغوط التصميم القياسية	0.6 ميجا باسكال / 1.0 ميجا باسكال / 1.6 ميجا باسكال / 2.0 ميجا باسكال (يمكن توفير ضغوط أعلى عند الطلب)
أنواع عناصر الترشيح	قماش ترشيح ملحم سلس، سلك معدني على شكل إسفين، شبكة معدن ملبدة، مسحوق معدن ملبد، أنبوب مسام دقيق بوليمر
أقصى درجة حرارة تصميم	0–300 درجة مئوية
نطاق معدل التدفق	10–300 متر مكعب في الساعة
مساحة الترشيح	0.9–60 متر مربع (يمكن توفير أحجام أكبر عند الطلب)
قطر الغلاف	350–2500 ملم
فرق ضغط النفخ العكسي	0.2–0.3 ميجا باسكال
مادة الغلاف	فولاذ 304، فولاذ 316L، فولاذ كربوني؛ مواد خاصة متوفرة (تيتانيوم، هاستيلوي، فولاذ مزدوج ستانلس)
صمام التصريف	صمام فراشة ختم ناعم أو ختم صلب

الصناعات المستخدمة

الصناعات المناسبة
البتروكيماويات، الكيمياء الدقيقة، الأطعمة والمشروبات، معالجة المياه، الراتنجات، الزيوت والدهون، الكيمياء الفحمية وغيرها.
أنواع السوائل المناسبة
راتنج، راتنج البوليبوتين، راتنج الألكيد، راتنج الإيبوكسي، البيرة، زيت الطعام، الشراب، حمض الستريك، الجيلاتين، الشمع المعاد تدوينه، زيت القطع، زيت الوقود، زيت التشحيم، سائل تبريد الماكينات وغيرها.
الوظائف الترشيحية الرئيسية
الترشيح المباشر، الترشيح بالطلاء المسبق، تكثيف الملاط، استعادة وغسل كيك المرشح
نوع الترشيح
ترشيح مباشر وترشيح بالطلاء المسبق، إخراج الرواسب بالنفخ العكسي
