مرشح صناعي عالي التدفق

  مرشح صناعي عالي التدفق مقدمة المنتج

تستخدم أغلفة مرشحات عالية التدفق من شركة جوكر خراطيش مرشحة مطوية عالية التدفق، وتُستخدم على نطاق واسع في ظروف الترشيح الأمني للتدفقات الكبيرة، الترشيح التنظيفي، الترشيح بالغسيل العكسي، وترشيح المكثفات وغيرها من عمليات معالجة المياه. بفضل سنوات من الخبرة في تقنية الترشيح والتحسين المستمر للهياكل وعمليات التصنيع، تتميز مرشحاتنا ذات التدفق الكبير بهيكل مدمج، تقنية متطورة، وأداء مستقر وموثوق، مما جعلها تحظى بتطبيقات واسعة في مختلف الصناعات.
تتوافق المعدات مع خراطيش المرشح المطوية عالية التدفق المستوردة من علامات تجارية مثل 3M وباركر وبال، مما يوفر مساحة ترشيح فعالة أكبر ويضمن أداء ترشيح مستقر حتى في مساحات التركيب المحدودة.

مرشح صناعي عالي التدفق مزايا المنتج

1.يستغل المرشح مساحة الترشيح بالكامل. بنفس سعة المعالجة، يحقق انخفاض ضغط أقل وتدفق فعلي أعلى، مما يوفر طاقة من الناحية النظرية.
2.التصميم الأفقي يسهل تخطيط خطوط الأنابيب ويخلق تركيبًا مُنظمًا ومرتبًا في الموقع.
3.مزود بأذرع رفع متكاملة وهياكل توصيل مرنة، ولا يحتاج المرشح إلى رافعات متحركة أو منصات تشغيل إضافية، مما يقلل التكاليف الإضافية للمستخدمين. وفي نفس الوقت، يسهل عمليات الصيانة ويجعلها أكثر أمانًا.
4.يقضي على عيبين شائعين في المرشحات الرأسية: تدفق السائل المتبقي إلى المناطق النظيفة بعد الإغلاق، وسقوط الأجزاء الصغيرة مثل الشوائب والأدوات والبراغي والصواميل داخل الخزان أثناء الصيانة (والتي يصعب تنظيفها). الفصل التصميمي يفصل المنطقة النظيفة تمامًا عن منطقة التغذية.
5.تكاليف الصيانة والتنظيف أقل مقارنة بالمرشحات الرأسية.
6.مناسب بشكل خاص لظروف العمل ذات سعة معالجة كبيرة، ويتميز بتكلفة معدات إجمالية منخفضة.

مرشح صناعي عالي التدفق خصائص المنتج

خرطوشة واحدة توفر تدفقًا عاليًا: خرطوشة بطول 40 بوصة تصل إلى أقصى تدفق 350 جالونًا في الدقيقة (1325 لترًا في الدقيقة).
هيكل مرن: يمكن تكوينه أفقيًا أو رأسيًا وفقًا لظروف المساحة في الموقع.
تكوين قابل للتخصيص: يمكن اختيار عدد الخراطيش ودقة الترشيح بحرية بناءً على متطلبات التدفق والدقة الفعلية.
ألواح تقسيم معالجة بدقة لختم الخراطيش: مصنعة بالحفر الدقيق بواسطة آلات التحكم الرقمي الحاسوبي لمنع تسرب السائل من مسارات الالتفاف تمامًا.
دعم داخلي وخارجي معزز للخراطيش: يمنع اهتزاز وانحراف الخراطيش أثناء التشغيل بشكل فعال، ويضمن أداء ختم موثوق.
هيكل فتح سريع بمسامير حلقة رفع: يبسط صيانة المعدات واستبدال الخراطيش.
أبعاد خراطيش عالمية: قطر خارجي 6 بوصات؛ الأطوال المتاحة: 40 بوصة و60 بوصة.
درجات الترشيح المتاحة: 1، 3، 5، 10، 20، 30، 40، 70، 90، 150 ميكرومتر (ميكرون).

مرشح صناعي عالي التدفق المعايير الفنية الرئيسية

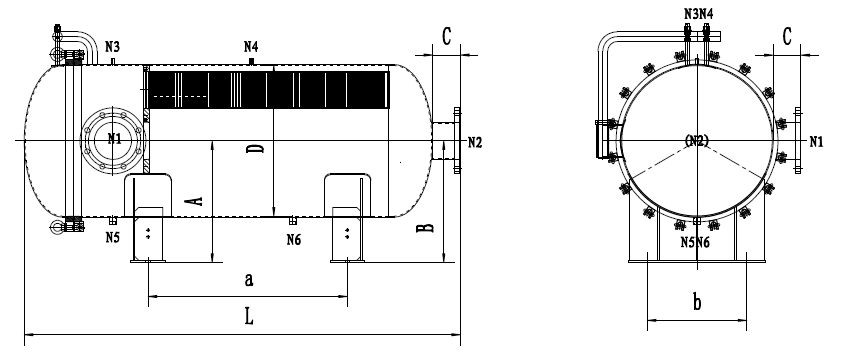

النموذج	عدد الخراطيش	طول الخرطوشة	قطر الخزان د	ارتفاع المدخل أ	ارتفاع المخرج ب	طول أنابيب المدخل والمخرج ج	الطول الإجمالي ل	وصلة المدخل/المخرج ن1/ن2	وصلة التصريف/التهوية ن5/ن6	فتحة مقياس الضغط ن3/ن4	معدل التدفق المرجعي (متر مكعب/ساعة)
JQX-DW-1	1	40 بوصة	219 ملم	310 ملم	310 ملم	80 ملم	1435 ملم	DN50	G1/2 بوصة	G1/4 بوصة	30
JQX-DW-2	2	40 بوصة	400 ملم	400 ملم	400 ملم	100 ملم	1610 ملم	DN65	G1 بوصة	G1/4 بوصة	60
JQX-DW-3	3	40 بوصة	450 ملم	425 ملم	425 ملم	100 ملم	1650 ملم	DN80	G1 بوصة	G1/4 بوصة	90
JQX-DW-4	4	40 بوصة	450 ملم	425 ملم	425 ملم	100 ملم	1650 ملم	DN100	G1 بوصة	G1/4 بوصة	120
JQX-DW-5	5	40 بوصة	550 ملم	470 ملم	470 ملم	120 ملم	1720 ملم	DN125	G1 بوصة	G1/4 بوصة	150
JQX-DW-6	6	40 بوصة	600 ملم	500 ملم	500 ملم	120 ملم	1780 ملم	DN125	G1 بوصة	G1/4 بوصة	180
JQX-DW-8	8	40 بوصة	650 ملم	525 ملم	525 ملم	120 ملم	1880 ملم	DN150	G1 بوصة	G1/4 بوصة	240
JQX-DW-10	10	40 بوصة	750 ملم	575 ملم	575 ملم	150 ملم	2020 ملم	DN200	G1 بوصة	G1/4 بوصة	300
JQX-DW-12	12	40 بوصة	800 ملم	600 ملم	600 ملم	150 ملم	2020 ملم	DN200	G1 بوصة	G1/4 بوصة	360
JQX-DW-14	14	40 بوصة	850 ملم	630 ملم	630 ملم	150 ملم	2020 ملم	DN250	G1 بوصة	G1/4 بوصة	420
JQX-DW-16	16	40 بوصة	900 ملم	650 ملم	650 ملم	150 ملم	2220 ملم	DN250	G1 بوصة	G1/4 بوصة	480
JQX-DW-18	18	40 بوصة	950 ملم	675 ملم	675 ملم	150 ملم	2260 ملم	DN300	G1 بوصة	G1/4 بوصة	540

البيانات أدناه مبنية على خراطيش بال. المعايير الفنية عرضة للتحسين المستمر دون إشعار مسبق. يرجى الرجوع إلى البيانات الفعلية وقت الطلب.


البند	المعامل
دقة الترشيح	0.1 – 100 ميكرومتر
ضغط التصميم	0.6 – 1.6 ميجا باسكال
أقصى درجة حرارة تصميم	0 – 100 درجة مئوية (تعتمد على مادة الخواتم والخراطيش)
أقصى فرق ضغط مسموح به	2.4 بار
فرق ضغط لاستبدال الخراطيش	2.0 بار
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني
مادة الخواتم الختمية	مطاط البوتادين النيتريلي (التكوين القياسي)، مطاط الفلوروإلاستومر
معالجة السطح	تفجير بالرمل، تلميع
