مرشح عالي التدفق

  مقدمة منتجمرشح عالي التدفق

تُعد غلافات خرطوشات التدفق العالي معدات ترشيح صناعية واسعة الاستخدام. بدلاً من خرطوشات الترشيح المنصهرة من البولي بروبيلين التقليدية، تستخدم خرطوشات مطوية ذات تدفق عالي. يمكن لخرطوشة مطوية واحدة ذات تدفق عالي تحقيق أقصى معدل تدفق يصل إلى 50 متر مكعب في الساعة. من حيث سعة عبور المياه، فإن خرطوشة مطوية بطول 40 بوصة ذات تدفق عالي تعادل 20 قطعة من خرطوشات البولي بروبيلين المنصهرة القياسية، بينما خرطوشة بطول 60 بوصة تعادل 30 خرطوشة بولي بروبيلين منصهرة. وهذا يسمح بتصميم غلاف ترشيح أكثر إحكاماً، واستبدال خرطوشات أسرع، وانخفاض تكاليف التشغيل.
تم تصميم غلافات خرطوشات التدفق العالي لدينا باحترافية وتحسينها باستمرار لتحقيق تدفق نظام أكبر ضمن مساحة محدودة، مما يقلل نفقات الشراء للعملاء. تتميز جميع المنتجات بتخطيط مدمج وتصنيع متطور، ويتم إنتاجها وفق معايير إنتاج صارمة تركز على التفاصيل.

مرشح عالي التدفق ميزات المنتج

1.يتطلب تشغيل التدفق العالي عددًا أقل من الخرطوشات، مما يقلل تكاليف العمالة والتشغيل؛ كما أن غلافات الترشيح ذات الحجم الأصغر تخفض الاستثمار الرأسمالي والمساحة الأرضية المشغولة.
2.يمكن استبدال خرطوشات الترشيح ذات التدفق العالي بسرعة وسهولة وأمان.
3.تصميم الخرطوشة المطوية يوفر مقاومة تدفق منخفضة، وسعة عبور فائقة، وقدرة عالية على احتجاز الأوساخ، وعمر خدمة ممتد.
4.دقة ترشيح دقيقة تصل إلى 0.1 ميكرومتر مع توزيع حجم مسام منتظم عبر وسيط الترشيح.
5.وسيط ترشيح عالي النقاء يمنع التلوث الثانوي للسوائل المعالجة.
6.قوة ميكانيكية متانة ومقاومة حرارية ممتازة تمنع تشوه الخرطوشة بفعالية في ظروف الخدمة ذات درجات الحرارة المرتفعة.
التصميم الرأسي يقلل المساحة المشغولة لنظام الترشيح، بينما التصميم الأفقي يبسط عمليات التركيب والتشغيل. يمكن توفير أي من الهيكلين بناءً على المتطلبات الفعلية للعملاء.

مرشح عالي التدفق الصناعات المطبقة والمجالات الاستخدامية

مجالات التطبيق: معالجة المياه، معالجة مسبقة للترشيح فائق، ترشيح مسبق لسوائل التنظيف، معالجة مسبقة للتناضح العكسي، ترشيح إزالة الحديد من المياه المكثفة، صناعة الأغذية والمشروبات، إنتاج البيرة، تحلية مياه البحر، ترشيح السوائل الكيميائية، تنقية مياه دورة الغلايات، معالجة مياه الصرف الزيتية وغيرها من القطاعات.
الوظائف الأساسية للترشيح
إزالة الملوثات الجسيمية الكبيرة، تنقية السوائل وحماية المعدات المعالجة الحساسة في المراحل اللاحقة.
نوع الترشيح
ترشيح مسبق للجسيمات الخشنة؛ خرطوشات ذات تدفق عالي يمكن تنظيفها يدوياً أو استبدالها بشكل دوري.

مرشح عالي التدفق المعاملات الفنية الرئيسية

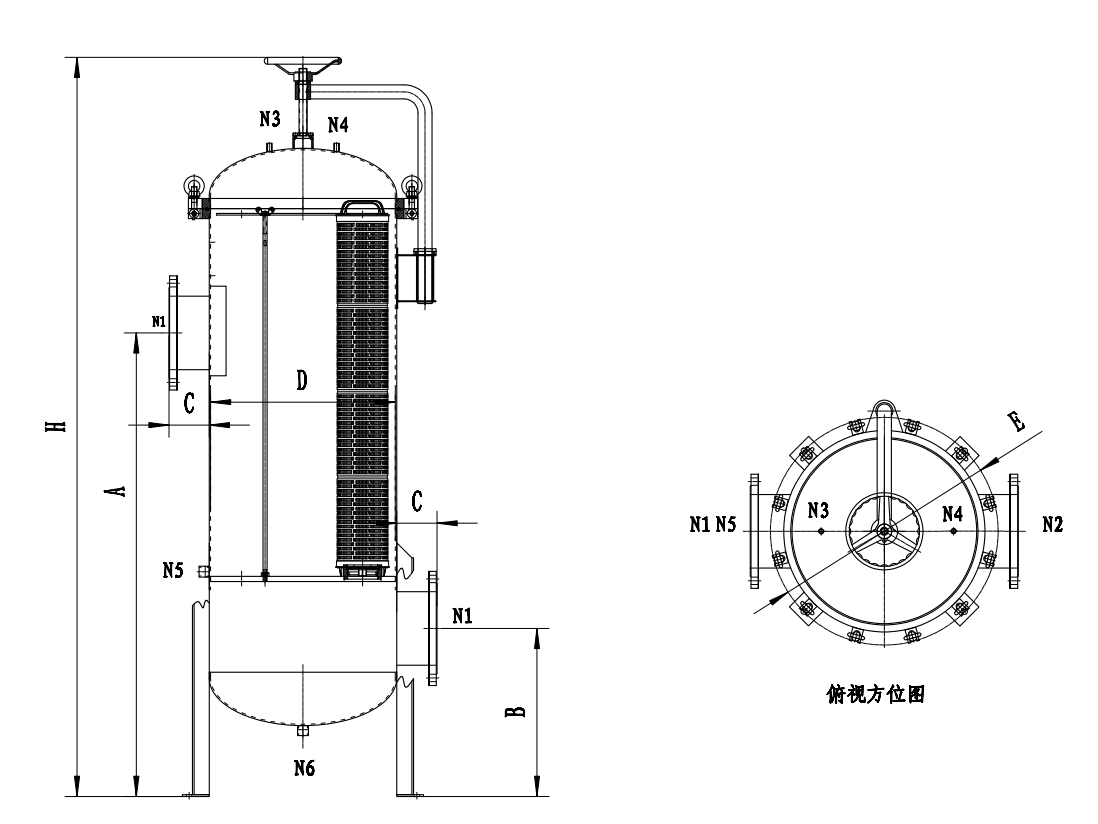

النموذج	عدد الخرطوشات	طول الخرطوشة	قطر الغلاف D	ارتفاع المدخل A	ارتفاع المخرج B	امتداد الأنبوب C	الارتفاع الكلي H	المدخل/المخرج N1/N2	فتحة التصريف/التهوية N5/N6	فتحة مقياس الضغط N3/N4	التدفق المرجعي (م³/ساعة)
JQX-DL-1	1	40 بوصة	Ø219	1200	250	100	1580	DN50	G1/2 بوصة	G1/4 بوصة	30
JQX-DL-2	2	40 بوصة	Ø400	1200	340	100	1900	DN65	G3/4 بوصة	G1/4 بوصة	60
JQX-DL-3	3	40 بوصة	Ø450	1200	380	100	1980	DN80	G3/4 بوصة	G1/4 بوصة	90
JQX-DL-4	4	40 بوصة	Ø450	1200	380	100	1980	DN100	G3/4 بوصة	G1/4 بوصة	120
JQX-DL-5	5	40 بوصة	Ø500	1200	450	120	2100	DN125	G3/4 بوصة	G1/4 بوصة	150
JQX-DL-6	6	40 بوصة	Ø550	1200	480	150	2200	DN150	G3/4 بوصة	G1/4 بوصة	180
JQX-DL-7	7	40 بوصة	Ø550	1200	480	150	2200	DN200	G3/4 بوصة	G1/4 بوصة	210
JQX-DL-8	8	40 بوصة	Ø600	1300	500	150	2200	DN200	G3/4 بوصة	G1/4 بوصة	240
JQX-DL-9	9	40 بوصة	Ø650	1350	510	150	2300	DN250	G3/4 بوصة	G1/4 بوصة	270
JQX-DL-10	10	40 بوصة	Ø700	1350	580	200	2350	DN250	G3/4 بوصة	G1/4 بوصة	300
JQX-DL-12	12	40 بوصة	Ø800	1400	630	200	2400	DN250	G3/4 بوصة	G1/4 بوصة	360
JQX-DL-14	14	40 بوصة	Ø850	1400	630	200	2400	DN250	G3/4 بوصة	G1/4 بوصة	420
JQX-DL-16	16	40 بوصة	Ø950	1500	630	200	2450	DN300	G1 بوصة	G1/4 بوصة	480
JQX-DL-20	20	40 بوصة	Ø1000	1600	710	200	2450	DN400	G1 بوصة	G1/4 بوصة	600

ملاحظة: المعاملات أعلاه مبنية على خرطوشات الترشيح من شركة M. المواصفات عرضة للتحديثات الفنية دون إشعار مسبق، وتخضع للبيانات المؤكدة عند تقديم الطلب الرسمي.


البند	المعامل
دقة الترشيح	0.1 ~ 100 ميكرومتر
أقصى درجة حرارة تصميمية	0 ~ 100 درجة مئوية (تعتمد على مادة الختم والخرطوشة)
أقصى فرق ضغط مسموح به	2.4 بار
فرق الضغط الموصى به لاستبدال الخرطوشة	2.0 بار
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني
مادة الختم	قياسي: مطاط النيتريل NBR؛ اختياري: مطاط الفلوروكربون FKM
تشطيب السطح	رش بالرمل، تلميع
