غلاف مرشح متعدد العناصر بذراع متأرجح

  غلاف مرشح متعدد العناصر بذراع متأرجح نبذة

يُثبت غلاف المرشح متعدد العناصر بذراع متأرجح عادةً أمام خزانات الضغط لإزالة الجسيمات الدقيقة التي يزيد حجمها عن 1 ميكرون، لتحقيق متطلبات مياه المدخل للعمليات اللاحقة. كما يمكن تركيبه في نهاية نظام معالجة المياه بالكامل لمنع الجسيمات الدقيقة من تلوث المياه النهائية. تتميز معظم مرشحات الأمان ذات التدفق الصغير من نوع الفلنج بأغلفة من الفولاذ المقاوم للصدأ، وتستخدم عناصر ترشيح مثل عناصر البولي بروبيلين المنصهرة بالنفخ. يُثبت عادةً بعد الترشيح المعالج متعدد الوسائط وقبل معدات الترشيح الغشائي بما في ذلك وحدات التناضح العكسي والترشيح فائق الدقة، حيث يقوم بحبس الشوائب الدقيقة مثل رمل الكوارتز الدقيق وبقايا الكربون المنشأ المتبقية من الترشيح متعدد الوسائط. وهذا يحافظ على دقة الترشيح ويحمي مكونات الغشاء السفلي من التلف الناتج عن الجسيمات كبيرة الحجم. تتراوح درجات دقة عناصر الترشيح الداخلية من 0.5 ميكرون إلى 100 ميكرون؛ ويتم اختيار الدقة المناسبة بناءً على ظروف التشغيل لضمان جودة مياه المخرج وحماية عناصر الغشاء اللاحقة.

ميزات منتج غلاف مرشح متعدد العناصر بذراع متأرجح

1.يتم قفل غطاء المعدة بمسامير عين من الفولاذ المقاوم للصدأ عالية القوة، ويستخدم هيكل فتح انزلاقي بذراع متأرجح دوار لتسهيل الوصول السريع والصيانة الميسرة.
2.يتم إغلاق عناصر الترشيح بواسطة أغطية ضغط زنبركية من الفولاذ المقاوم للصدأ مع تحديد كامل من الأعلى والأسفل والجانبين الداخلي والخارجي، مما يمنع انزياح عناصر الترشيح والتسرب الجانبي تحت تأثير ضغط مياه المدخل. يمكن للمرشح استيعاب أكثر من 150 عنصر ترشيح لتحقيق معدلات تدفق عالية نسبياً في الوحدة الواحدة.
3.متوافق مع أنواع متعددة من وصلات عناصر الترشيح؛ كل عنصر ترشيح مزود بفتحات تحديد وقضبان توجيه لتبسيط عمليات استبدال عناصر الترشيح.
4.مصنوع من الفولاذ المقاوم للصدأ SUS304 و SUS316L عالي الجودة أو فولاذ كربوني مبطن بالمطاط كخيارات لمواد الغلاف.
مبدأ عمل غلاف مرشح متعدد العناصر بذراع متأرجح
يُصنع غلاف المرشح من الفولاذ المقاوم للصدأ عالي الجودة، بينما تُصنع عناصر الترشيح من وسط ترشيح البولي بروبيلين المنصهر بالنفخ. تخترق السوائل الخام وسط الترشيح تحت تأثير الضغط الهيدروليكي؛ وتُحبس الرواسب العالقة على مادة الترشيح بينما تمر السوائل النقية. تقوم الوحدة بإزالة الشوائب والرواسب والمواد الصلبة العالقة والبكتيريا من المياه بكفاءة لإكمال عملية الفصل الصلب السائل والتنقية.

غلاف مرشح متعدد العناصر بذراع متأرجح مجالات التطبيق

1.الترشيح المسبق والترشيح النهائي للمياه عالية النقاء في صناعات الإلكترونيات ومحطات توليد الطاقة والإلكترونيات الدقيقة وأشباه الموصلات؛
2.الترشيح الأمني والترشيح النهائي لأنظمة الفصل الغشائي مثل الترشيح النانوي (NF)، والترشيح فائق الدقة (UF)، والتناضح العكسي (RO)، والتحليل الكهربائي للأيونات (EDI) وغيرها؛
3.ترشيح محاليل الحقن الصيدلانية، والمحاليل الوريدية كبيرة الحجم، وقطرات العين، ومستخلصات الأعشاب الصينية؛ وتنقية واستخلاص وتركيز المستحضرات البيولوجية؛
4.ترشيح مياه إعادة الحقن في حقول النفط، ومياه تعويض الغلايات، والمواد الكيميائية، والسوائل العضوية، والمواد الكيميائية عالية النقاء، ومحاليل المبيدات الحشرية؛
5.تنقية مياه الشرب النقية، والمياه المعدنية، وعصائر الفاكهة، ومشروبات الشاي والمشروبات الصحية؛
6.التصفية والترشيح المعقم للخمور البيضاء، والنبيذ العنبي، والبيرة، وخمور الأرز وغيرها من خمور الفاكهة بما في ذلك البيرة الطازجة؛
7.المعالجة المسبقة والترشيح الأمني لمعالجة مياه الصرف الصناعي والمنزلي وإعادة تدوير المياه المعاد تدوينها؛
8.معدات مثالية للتصفية والتنقية والفصل الصلب السائل لجميع أنواع الوسائط السائلة.

غلاف مرشح متعدد العناصر بذراع متأرجح المعايير الفنية الرئيسية

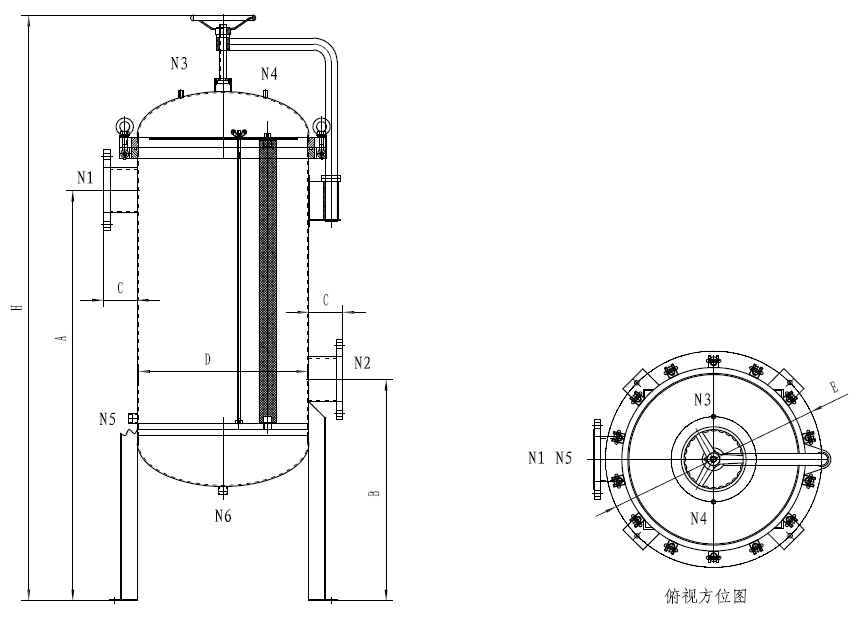

النموذج	عدد عناصر الترشيح	طول عنصر الترشيح	قطر الغلاف D	ارتفاع المدخل A	ارتفاع المخرج B	نتوء الأنابيب C	الارتفاع الكلي H	مدخل/مخرج N1/N2	تصريف/تهوية N5/N6	فتحة مقياس الضغط N3/N4	التدفق المرجعي (م³/ساعة)
JQB15-40 بوصة	15	40 بوصة	350 ملم	1200 ملم	345 ملم	80 ملم	1850 ملم	DN65	G1/2 بوصة	G1/4 بوصة	30
JQB18-40 بوصة	18	40 بوصة	400 ملم	1200 ملم	380 ملم	80 ملم	1900 ملم	DN65	G1 بوصة	G1/4 بوصة	36
JQB20-40 بوصة	20	40 بوصة	450 ملم	1200 ملم	410 ملم	100 ملم	1930 ملم	DN80	G1 بوصة	G1/4 بوصة	40
JQB25-40 بوصة	25	40 بوصة	500 ملم	1200 ملم	450 ملم	100 ملم	2030 ملم	DN100	G1 بوصة	G1/4 بوصة	50
JQB30-40 بوصة	30	40 بوصة	550 ملم	1200 ملم	460 ملم	100 ملم	2030 ملم	DN100	G1 بوصة	G1/4 بوصة	60
JQB40-40 بوصة	40	40 بوصة	600 ملم	1200 ملم	510 ملم	120 ملم	2130 ملم	DN125	G1 بوصة	G1/4 بوصة	80
JQB50-40 بوصة	50	40 بوصة	650 ملم	1200 ملم	510 ملم	120 ملم	2150 ملم	DN150	G1 بوصة	G1/4 بوصة	100
JQB70-40 بوصة	70	40 بوصة	750 ملم	1200 ملم	550 ملم	150 ملم	2260 ملم	DN200	G1 بوصة	G1/4 بوصة	140
JQB100-40 بوصة	100	40 بوصة	900 ملم	1200 ملم	610 ملم	150 ملم	2360 ملم	DN200	G1 بوصة	G1/4 بوصة	200

ملاحظة: البيانات أعلاه تنطبق فقط على عناصر الترشيح من البولي بروبيلين المنصهرة بالنفخ. قد تتغير المعاملات نتيجة التطوير الفني دون إشعار مسبق؛ وتعتمد المواصفات النهائية على تأكيد الطلب الرسمي.


البند	المعامل
دقة الترشيح	0.1 ~ 200 ميكرون
ضغط التصميم	0.6 ~ 1.6 ميجا باسكال
أقصى درجة حرارة تشغيل	0 ~ 100 درجة مئوية (تخضع لمواد الختم وعنصر الترشيح)
أنواع عناصر الترشيح المتوافقة	نهايات مسطحة، ملولبة، وصلات بندقية 222/226 ووصلات ملولبة
أقصى فرق ضغط مسموح به	2.4 بار
فرق الضغط الموصى به لاستبدال عنصر الترشيح	1.0 بار
المواد المتاحة للغلاف	فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني
مادة الختم القياسية	مطاط النيتريل (NBR)؛ الخيارات الإضافية: السيليكون، مطاط الفلور (FKM)
تشطيب سطح الغلاف	رش بالرمل / تلميع
