مُرشِّح متعدد الخيوط للتدفق المنخفض

  مقدمة غلاف مرشح متعدد الخراطيش للتدفق المنخفض

يُعرف أيضًا بالمرشح الدقيق من الفولاذ المقاوم للصدأ أو مرشح الخراطيش، ويتكون مرشح الأمان ذو التدفق المنخفض ذو الوصلات بالفلنج من غلاف المرشح وخراطيش الترشيح، ويتوفر بنوعين: خرطوشة واحدة أو خراطيش متعددة. يمكن تخصيص مادة ومواصفات خراطيش الترشيح وفقًا لمتطلبات العميل.
يدعم هذا المرشح أنواعًا مختلفة من خراطيش الترشيح بطول يتراوح من 10 بوصات إلى 40 بوصة، بما في ذلك خراطيش البولي بروبيلين المنفوش بالذوبان، الخراطيش المطوية، الخراطيش الملفوفة بالسلك وخراطيش الفحم المنشط.
يُثبت عادةً أمام خزانات الضغط لإزالة الجسيمات الدقيقة التي يزيد حجمها عن 1 ميكرون، لتلبية متطلبات تدفق السوائل للعمليات اللاحقة، كما يمكن تركيبه في نهاية أنظمة معالجة المياه لمنع اختلاط الجسيمات الدقيقة بالمياه النهائية. معظم الأغلاف مصنوعة من الفولاذ المقاوم للصدأ، وتحتوي على خراطيش ترشيح مدمجة مثل قطن البولي بروبيلين. يتم تركيبه بعد الترشيح المسبق متعدد الوسائط وقبل معدات الأغشية مثل التناضح العكسي والترشيح فائق الدقة، حيث يقوم بحبس بقايا رمل الكوارتز الدقيق وحبيبات الفحم المنشط وغيرها من الملوثات الناتجة عن المعالجة المسبقة، لضمان دقة الترشيح وحماية عناصر الأغشية من التلف الناتج عن الجسيمات الكبيرة. تتراوح دقة خراطيش الترشيح المتاحة من 0.5 ميكرون إلى 100 ميكرون؛ ويتم اختيار الدقة المناسبة بناءً على ظروف التشغيل لضمان جودة المياه الخارجة والتشغيل الآمن للأغشية الموجودة في المرحلة اللاحقة.

مُرشِّح متعدد الخيوط للتدفق المنخفض ميزات المنتج

1.جسم ذو وصلات فلنج مع تصميم فتح سريع بمسامير العين، يتميز بقوة هيكلية عالية، إغلاق موثوق وسهولة الفتح والصيانة.
2.تتوفر تخطيطات توصيل مدخل ومخرج متعددة حسب الحاجة: مدخل جانبي ومخرج جانبي، مدخل جانبي ومخرج سفلي، مع توصيلات فلنج قياسية أو وصلات خيوط.
3.متوافق مع أنواع مختلفة من خراطيش الترشيح مثل البولي بروبيلين المنفوش بالذوبان، الخراطيش الملفوفة بالسلك، الخراطيش المطوية ذات المسام الدقيقة وغيرها، لتلبية متطلبات الترشيح المتنوعة.
4.دقة ترشيح عالية مع حجم مسام موحد في الخراطيش، قوة ميكانيكية ممتازة ومقاومة لدرجات الحرارة المرتفعة لمنع تشوه الخراطيش.
5.مساحة تركيب مضغوطة، مساحة ترشيح فعالة كبيرة، مقاومة تدفق منخفضة وعمر خدمة طويل.
6.منتج اقتصادي بتكلفة تشغيل منخفضة، سهولة التنظيف وإمكانية استبدال الخراطيش.

مُرشِّح متعدد الخيوط للتدفق المنخفض مبدأ التشغيل

يُصنع غلاف المرشح من الفولاذ المقاوم للصدأ عالي الجودة، بينما تستخدم الخراطيش وسط ترشيح من البولي بروبيلين المنفوش بالذوبان. تحت تأثير الضغط الهيدروليكي، تمر السوائل الخام عبر وسط الترشيح؛ حيث يتم حبس الشوائب على مادة الترشيح، ويمر السائل النقي عبر الوسط، مما يزيل الرواسب والمواد العالقة والبكتيريا بشكل فعال لتنقية المياه.

مُرشِّح متعدد الخيوط للتدفق المنخفض نطاق التطبيقات

1.الترشيح الأمني والنهائي لأنظمة الأغشية مثل التناضح النانوي، الترشيح فائق الدقة، التناضح العكسي، إزالة الأيونات بالكهرباء وغيرها.
2.ترشيح الحقن الصيدلاني، المحاليل الوريدية كبيرة الحجم، قطرات العين والسوائل العشبية؛ واستخلاص وتنقية وتركيز المنتجات البيولوجية.
3.الترشيح المسبق والنهائي للمياه عالية النقاء في صناعات الإلكترونيات، الإلكترونيات الدقيقة وأشباه الموصلات.
4.ترشيح مياه إعادة حقن آبار النفط، مياه تغذية الغلايات، الكواشف الكيميائية، السوائل العضوية، المواد الكيميائية عالية النقاء والمبيدات الحشرية.
5.ترشيح مياه الشرب المنقاة، مياه المعدن، عصائر الفاكهة، الشاي والمشروبات الصحية.
6.التصفية والترشيح المعقم للخمور، النبيذ، البيرة، نبيذ الأرز ونبيذ الفاكهة؛ وبديل عملية البسترة لتعقيم البيرة المسحوبة.
7.المعالجة المسبقة والترشيح الأمني لمياه الصرف الصناعي والمنزلي وإعادة تدوير المياه المعاد استخدامها.
8.الهندسة البيولوجية، تكرير النفط، معالجة مياه الصباغة والنسيج والترشيح التجريبي في المختبرات.

مُرشِّح متعدد الخيوط للتدفق المنخفض المعايير الفنية الرئيسية

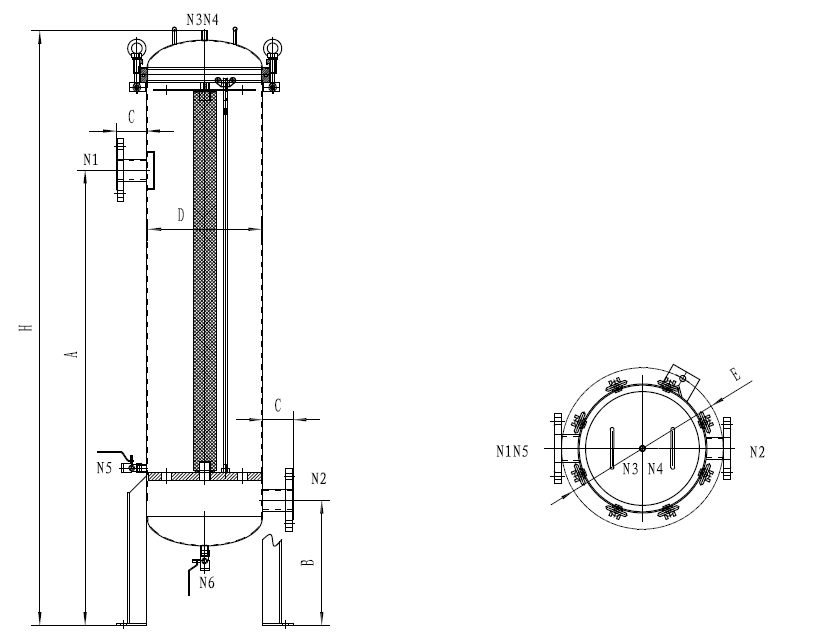

النموذج	عدد الخراطيش	طول الخرطوشة	قطر الغلاف D	ارتفاع المدخل A	ارتفاع المخرج B	امتداد الأنابيب C	الارتفاع الكلي H	مدخل/مخرج N1/N2	فتحة التصريف/التهوية N5/N6	فتحة مقياس الضغط N3/N4	التدفق المرجعي (م³/ساعة)
JQB3-20″	3	20 بوصة	Ø200	600	275	60	980	DN25	G1/2 بوصة	G1/4 بوصة	3
JQB5-20″	5	20 بوصة	Ø200	600	275	60	980	DN32	G1/2 بوصة	G1/4 بوصة	5
JQB7-40″	7	40 بوصة	Ø250	1200	300	80	1520	DN40	G1/2 بوصة	G1/4 بوصة	14
JQB9-40″	9	40 بوصة	Ø300	1200	330	80	1570	DN50	G1/2 بوصة	G1/4 بوصة	18
JQB12-40″	12	40 بوصة	Ø300	1200	330	80	1570	DN50	G1/2 بوصة	G1/4 بوصة	24

ملاحظة: البيانات مبنية على خراطيش البولي بروبيلين المنفوش بالذوبان. المواصفات عرضة للتحديث الفني دون إشعار مسبق؛ وتسري المعلمات الفعلية بعد تأكيد الطلب.


البند	المعلمة
دقة الترشيح	0.1~200 ميكرون
ضغط التصميم	0.6~1.6 ميجا باسكال
أقصى درجة حرارة تشغيل	0~100 درجة مئوية (تعتمد على مادة الختم والخرطوشة)
الخراطيش المتوافقة	نهايات مسطحة، خيوط، خراطيش قفل 222/226
أقصى فرق ضغط مسموح به	2.4 بار
فرق الضغط لاستبدال الخراطيش	1.0 بار
مادة الغلاف	فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني
مادة الختم	مطاط نيتريل بوتادين قياسي؛ يمكن اختيار سيليكون أو مطاط الفلوروكربون
معالجة السطح	رش بالرمل، تلميع
