غلاف مرشح أكياس متعدد نموذج ذراع متأرجح JQDB-1

  مقدمة لغلاف مرشح الأكياس المتعدد JQDB-1

يُصنع مرشح الأكياس المتعدد من معدن الفولاذ المقاوم للصدأ، لذلك يُعرف أيضًا باسم مرشح الأكياس المتعدد من الفولاذ المقاوم للصدأ. إنه جهاز بتصميم مبتكر، حجمه صغير، التشغيل بسيط ومرن، يوفر الطاقة، عالي الكفاءة، ويعمل في حيز مغلق. يناسب التصفية بكميات كبيرة من السوائل، ويمكنه احتواء كميات كبيرة من الشوائب، لذا فهو مناسب للحالات التي ترغب في استبدال أكياس التصفية بعد فترات طويلة. السعة التدفقية القصوى للوحدة الواحدة تتراوح بين 60 إلى 960 متر مكعب في الساعة، مما يعزز كفاءة الإنتاج بشكل كبير. يتميز بتصميم فتح سريع بمسامير حلقة رفع وذراع متأرجح، مما يجعل استبدال أكياس التصفية سريعًا وموثوقًا، ويقلل من تأثير انقطاع الإنتاج الناتج عن استبدال المكونات، كما أن الصيانة اليومية سهلة ومريحة.

خصائص غلاف مرشح الأكياس المتعدد JQDB-1

سعة احتواء كبيرة للشوائب، لا يلزم استبدال أكياس التصفية بشكل متكرر.
تصميم ذراع متأرجح على غطاء المرشح، مما يسهل ويسرع عملية استبدال أكياس التصفية.
يمكن اختيار المواد حسب المواد السائلة المستخدمة وبيئة التشغيل، وتشمل الفولاذ المقاوم للصدأ 304، 316L، الفولاذ الكربوني، 2205، 2507 وغيرها.
مزود بجهاز قفل منفصل لكل كيس تصفية، لضمان إغلاق محكم بين كيس التصفية وجسم المرشح.
يمكن توصيل عدة مرشحات على التوازي أو التسلسل، والتجميع الوحدوي لتحقيق تدفق كبير، كما يسمح باستبدال أكياس التصفية دون إيقاف التشغيل.

مبدأ عمل غلاف مرشح الأكياس المتعدد JQDB-1

مرشح الأكياس المتعدد هو جهاز تصفية تحت ضغط موجب، يتكون بشكل أساسي من جسم أسطواني للتصفية، غطاء الأسطوانة، آلية الفتح السريع، وشبكة دعم من الفولاذ المقاوم للصدأ لأكياس التصفية. يدخل السائل عبر أنبوب المدخل على الجانب من غلاف المرشح إلى داخل كيس التصفية، ويُثبت كيس التصفية داخل سلة الدعم. يخترق السائل كيس التصفية ذو درجة الدقة المطلوبة للحصول على سائل نقي، بينما يتم حبس حبيبات الشوائب داخل كيس التصفية، ولا يحدث استهلاك كبير للمواد أثناء عملية التصفية.

قطاعات التطبيق لغلاف مرشح الأكياس المتعدد JQDB-1

القطاعات المناسبة
معالجة المياه، صناعة الورق، الكيمياء الدقيقة، صناعة السيارات، التصنيع الميكانيكي، البتروكيماويات، الدهانات، الأطعمة والمشروبات، الإلكترونيات وغيرها.
أنواع السوائل المناسبة
نطاق تطبيق واسع، جميع السوائل التي تحتوي على كميات ضئيلة من الشوائب.
الوظيفة الرئيسية للتصفية
إزالة حبيبات الشوائب ذات الأحجام المختلفة، تنقية السوائل، وحماية المعدات الأساسية.
نوع التصفية
تصفية الجسيمات الدقيقة، يتم استبدال أكياس التصفية يدويًا بشكل دوري.

المعايير الفنية لغلاف مرشح الأكياس المتعدد JQDB-1

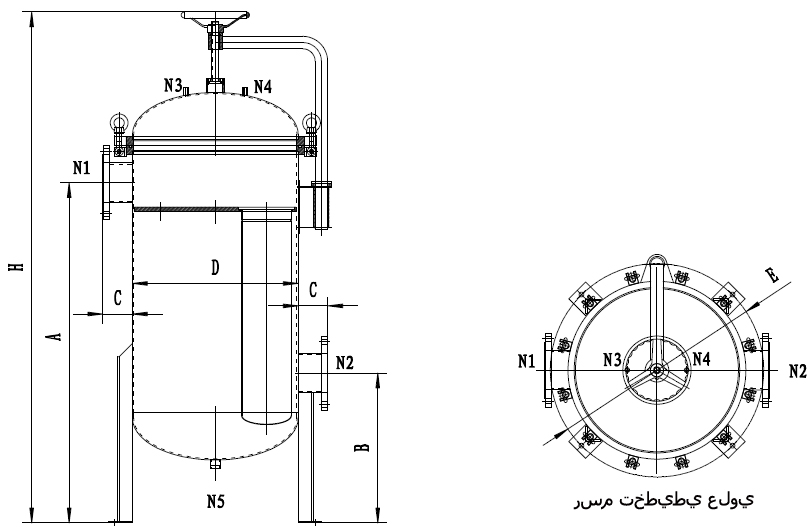

النموذج	قطر الأسطوانة D	ارتفاع المدخل A	ارتفاع المخرج B	طول أنابيب المدخل والمخرج C	الإجمالي للارتفاع H (مم)	مدخل ومخرج N1/N2	فتحة مقياس الضغط N3/N4	فتحة التصريف N5	أبعاد التركيب E	التدفق المرجعي (متر مكعب/ساعة)	عدد عناصر التصفية	مساحة التصفية (متر مربع)
JQDB-2	Ø400	1080	380	80	1600	DN65	G1/4"	G1/2"	Ø530	60	2#*2	1
JQDB-3	Ø450	1080	400	100	1610	DN80	G1/4"	G1/2"	Ø580	90	2#*3	1.5
JQDB-4	Ø500	1150	450	100	1720	DN100	G1/4"	G1/2"	Ø630	120	2#*4	2
JQDB-5	Ø550	1150	480	120	1730	DN125	G1/4"	G1/2"	Ø680	150	2#*5	2.5
JQDB-6	Ø600	1180	520	120	1800	DN150	G1/4"	G1/2"	Ø780	180	2#*6	3
JQDB-7	Ø650	1180	580	150	1900	DN150	G1/4"	G1/2"	Ø880	220	2#*7	3.5
JQDB-8	Ø750	1280	650	150	2030	DN200	G1/4"	G1/2"	Ø930	240	2#*8	4
JQDB-10	Ø850	1300	650	150	2100	DN200	G1/4"	G1/2"	Ø1030	300	2#*10	5
JQDB-12	Ø900	1350	650	150	2180	DN200	G1/4"	G1/2"	Ø1080	360	2#*12	6
JQDB-14	Ø950	1350	700	150	2180	DN200	G1/4"	G1/2"	Ø1120	420	2#*14	7

الأبعاد المذكورة قيم تقريبية للمرجع فقط. نظرًا للتطوير المستمر للمعايير الفنية، قد تحدث تغييرات دون إشعار مسبق، وتعتمد الأبعاد الدقيقة على البيانات عند إجراء الطلب. يمكن توفير الأبعاد الدقيقة حسب الحاجة أثناء عملية التركيب.


دقة التصفية (ميكرومتر)	من 0.5 إلى 1700 ميكرومتر (يعتمد على دقة كيس التصفية)
ضغط التصميم	من 0.6 إلى 1.6 ميجا باسكال
درجة الحرارة القصوى للتصميم	من 0 إلى 100 درجة مئوية (يعتمد على مادة الختم وكيس التصفية)
أقصى فرق ضغط	2.4 بار
فرق ضغط استبدال الأكياس	1.0 بار
مادة غلاف المرشح	فولاذ مقاوم للصدأ 304، 316L، فولاذ كربوني
مادة حلقة الختم	مطاط النتريل NBR (القياسي)، سيليكون، مطاط الفلور FKM
معالجة السطح	رش بالرمل، تلميع لامع
