غلاف مرشح الكيس الأحادي نوع JQB
نبذة عن المنتج：الغطاء العلوي لغلاف مرشح الكيس الأحادي JQB مصبوب بالصب الدقيق الكلي، ويعمل المرشح بنظام دخول السائل
وصف المنتج
مقدمة لغلاف مرشح الكيس الأحادي نوع JQB
الغطاء العلوي لغلاف مرشح الكيس الأحادي JQB مصبوب بالصب الدقيق الكلي، ويعمل المرشح بنظام دخول السائل من الجانب وخروجه من القاع. يتيح التصميم الجانبي للمدخل توصيل فتحة التغذية في أي اتجاه مطلوب. البنية البسيطة للمرشح تسهل عمليات التنظيف، كما يوجد جهاز ضغط قابل للتعديل لأكياس الترشيح يعزز أداء الإغلاق المحكم. تصميم الغطاء العلوي المصبوب بدقة والمثبت بالبراغي يمنح المرشح قدرة تحمل ضغط أعلى.
تصميم الغطاء العلوي المصبوب بالصب الدقيق الكلي، يتحمل ضغوطًا عالية.
مقبض الغطاء مصمم وفقًا لمعايير الراحة البدنية، يسهل فتح الغطاء.
يمكن فتح الغطاء العلوي بطرق متنوعة، ويمكن تعديل اتجاه وطريقة الفتح بمرونة حسب ظروف الموقع.
مدخل جانبي وغطاء قابل للفك بالكامل، مما يمنع انسكاب السائل عند فتح المرشح.
تصميم حلقة الضغط الخاصة تضغط كيس الترشيح بزاوية 360 درجة، ولا يوجد تسرب جانبي للسائل.
مبدأ عمل غلاف مرشح الكيس الأحادي نوع JQB
تدخل المواد من مدخل مرشح أكياس الترشيح إلى كيس الترشيح، وتُحجز الجزيئات ذات الحجم أكبر من فتحة مسام كيس الترشيح على السطح الداخلي أو في منتصف الكيس. يمر السائل المنقى من الداخل إلى الخارج عبر كيس الترشيح ثم يخرج من مخرج المرشح.
قطاعات الاستخدام لغلاف مرشح الكيس الأحادي نوع JQB
القطاعات المناسبة
معالجة المياه، صناعة الورق، الكيمياء الدقيقة، صناعة السيارات، التصنيع الميكانيكي، صناعة البتروكيماويات، الطلاء، الأطعمة والمشروبات، الإلكترونيات وغيرها.
أنواع السوائل المناسبة
نطاق تطبيق واسع، جميع السوائل التي تحتوي على شوائب دقيقة بكميات ضئيلة.
الوظيفة الرئيسية للترشيح
إزالة الجزيئات ذات الأحجام المختلفة، تنقية السوائل، وحماية المعدات الأساسية.
نوع الترشيح
ترشيح الجزيئات الدقيقة، ويتم استبدال أكياس الترشيح يدويًا بشكل دوري.

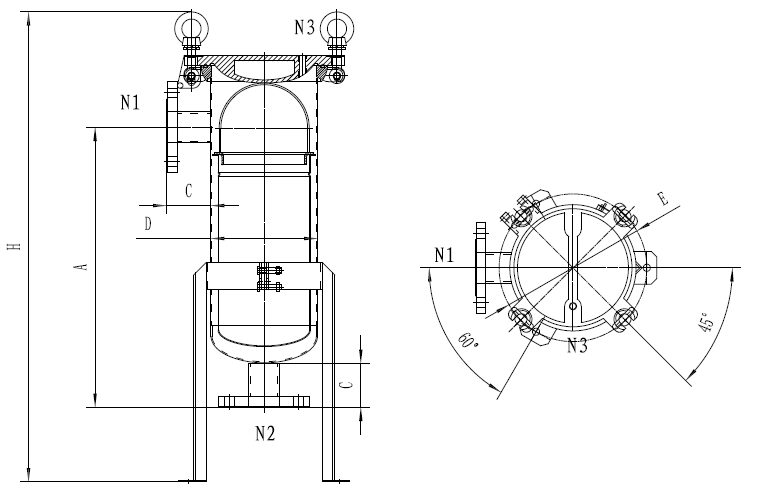

معايير تقنية غلاف مرشح الكيس الأحادي نوع JQB
| النوع | قطر الأسطوانة D | ارتفاع المدخل A | طول أنابيب المدخل والمخرج C | الطول الكلي H (مم) | فتحات المدخل والمخرج N1/N2 | فتحات مقياس الضغط N3/N4 | أبعاد التثبيت E | معدل التدفق المرجعي (متر مكعب/ساعة) | أبعاد كيس الترشيح (مم) | مساحة الترشيح (متر مربع) |
| JQB-1 | Ø200 | 510 | 80 | 780 | DN50 | G1/4" | Ø280 | 15 | 180*430 | 0.25 |
| JQB-2 | Ø200 | 880 | 80 | 1200 | DN50 | G1/4" | Ø280 | 30 | 180*810 | 0.5 |
| JQB-3 | Ø133 | 300 | / | 600 | خيط G1" | G1/4" | Ø205 | 6 | 105*230 | 0.08 |
| JQB-4 | Ø133 | 450 | / | 750 | خيط G1" | G1/4" | Ø205 | 12 | 105*380 | 0.16 |
الأبعاد تقريبية للمرجع فقط، يمكن توفير أبعاد دقيقة حسب الطلب عند التثبيت.
| دقة الترشيح (ميكرومتر) | من 0.5 إلى 1700 ميكرومتر (يعتمد على دقة كيس الترشيح) |
| ضغط التصميم | من 0.6 إلى 1.6 ميجا باسكال |
| أقصى درجة حرارة للتصميم | من 0 إلى 100 درجة مئوية (يعتمد على مادة الحلقة الختمية وكيس الترشيح) |
| أقصى فرق ضغط مسموح به | 2.4 بار |
| فرق الضغط عند استبدال كيس الترشيح | 1.0 بار |
| مادة غلاف المرشح | فولاذ مقاوم للصدأ 304، فولاذ مقاوم للصدأ 316L، فولاذ كربوني |
| مادة الحلقة الختمية | مطاط النيتريل بوتادين NBR (قياسي)، سيليكون، مطاط الفلور FKM |
| معالجة السطح | رش بالرمل، تلميع مصقول |
